Vervangen rubber rand B&W (ZZ11436) woofer

Rubber rand vervangen van B&W ZZ11436 (DM 602 S2, DM603 S2, DM604 S2 & DM605 S2) woofer / middentoner (en soortgelijk)

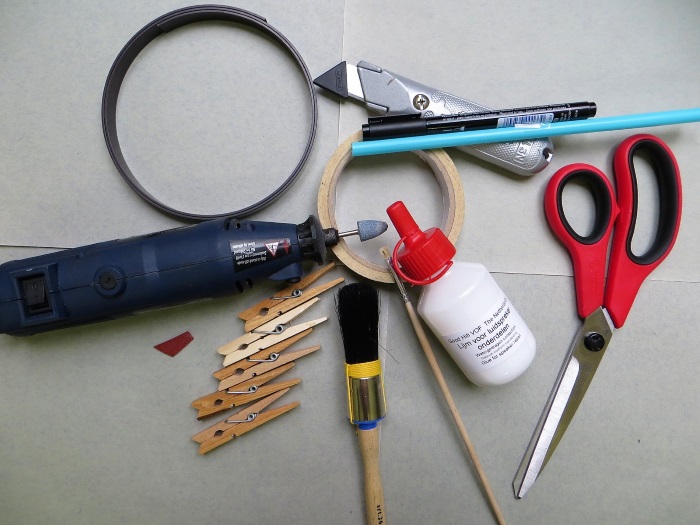

Voor deze reparatie gebruikten wij:
  • een vervangende rubber rand
  • een flacon lijm met kwast
  • een aantal wasknijpers
  • een grove kwast
  • een stanley mes
  • een schaar
  • een fineliner (optioneel)
  • een rol schilderstape
  • magneetband
  • een dremel
  • schuurpapier (wij gebruikten korrel 240)
Gereedschap gebruikt voor vervanging rubber rand van B&W ZZ11436 woofer

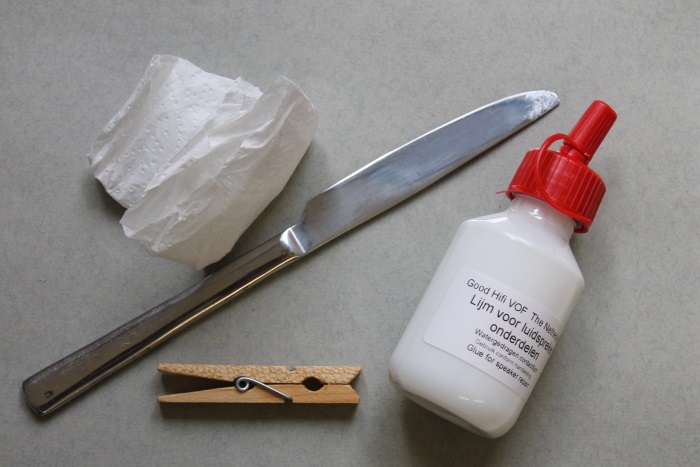

Tevens kan het handig zijn om een bot mes te gebruiken, en een doekje komt altijd van pas.
Eventueel extra gereedschap voor reparatie B&W ZZ11436 woofer

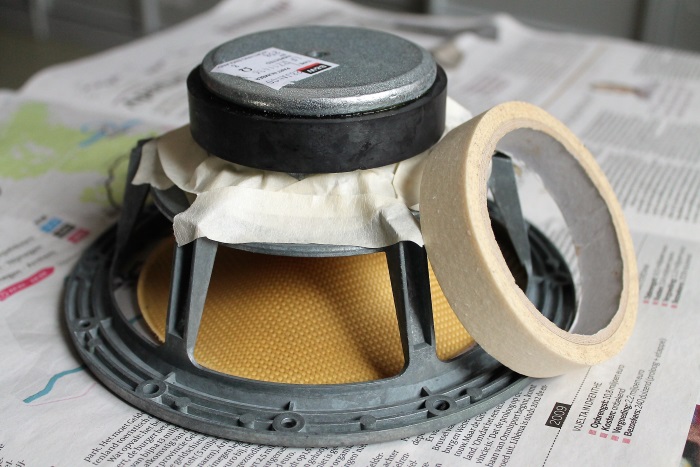

Controleer allereerst de situatie rondom de magneet. Bij een aantal woofers is de ruimte onder de spider open en kan er stof bij de spreekspoel komen. Plak dit gebied daarom af - later zal bij de reparatie een hoop stof vrijkomen.
Zorg dat er geen stof bij de spoel van de B&W ZZ11436 woofer kan komen

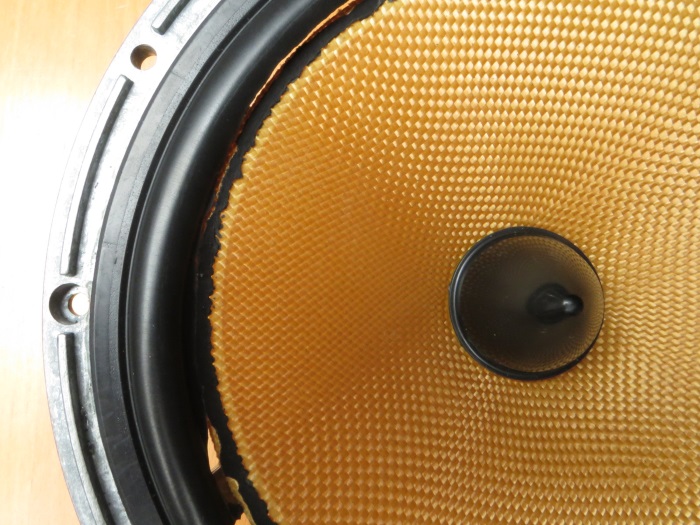

Snijd nu de rand voorzichtig los van de conus. Pas op dat u niet in de conus snijdt!
Snijd de rubber rand los van de conus


Verwijder ook de resten van de rand van het metalen frame - de rand laat zich repatief makkelijk verwijderen. Onder de rubber rand zit een (witte) speciale rand waarop de rubber rand gelijmd wordt - deze laat u intact.
Maak het metalen luidspreker frame schoon

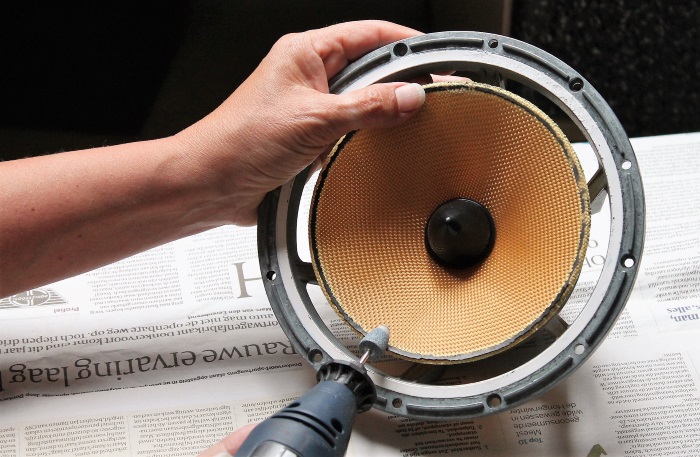

Verwijder nu de resten van de rubber rand van de conus met behulp van de dremel. Ondersteun de conus met de ene hand en verwijder de oude rand met de dremel. Verwijder 5-7 cm rand per keer.
Verwijder de resten van de rubber rand van de luidsprekerconus


Alles wordt zwart van het rubberstof. Stop daarom als u een paar centimeter heeft schoongemaakt.
Verwijder het (rubber)stof regelmatig van de luidsprekerconus

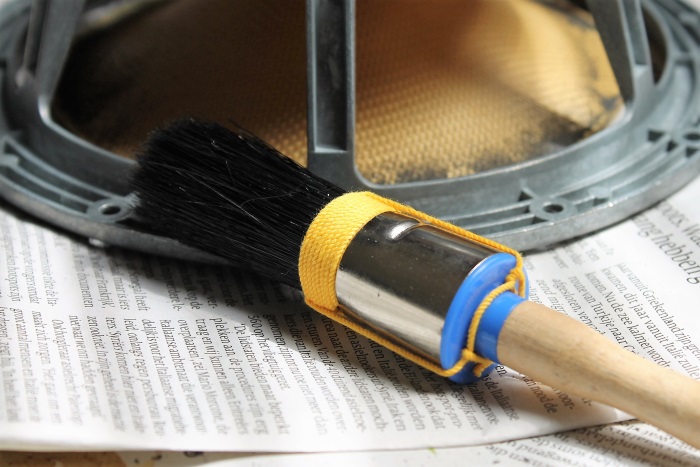

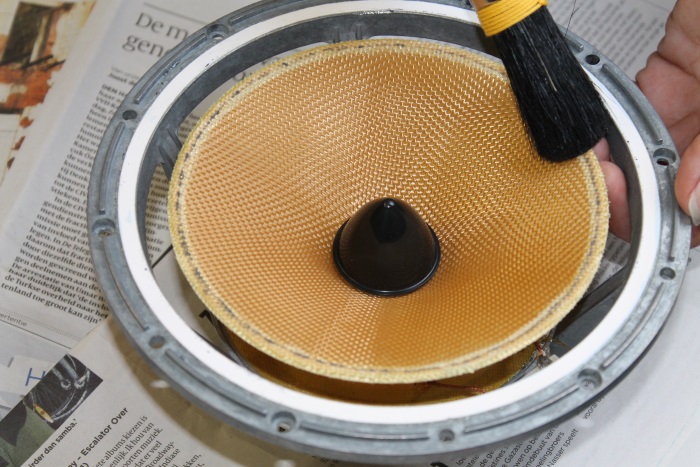

Veeg zowel de voor- als de achterzijde van de conus regelmatig schoon met de grote kwast, zodat u ziet wat u doet.
Veeg zowel de voor- als de achterzijde van de conus regelmatig schoon met de grote kwast


Want met een schone conus is het veel precieser werken......

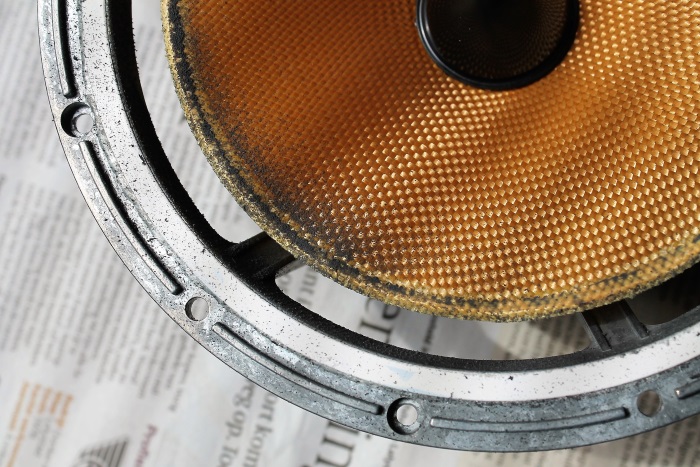

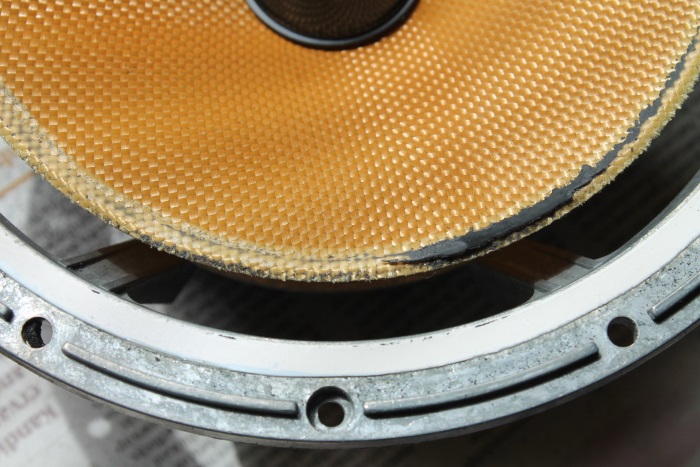

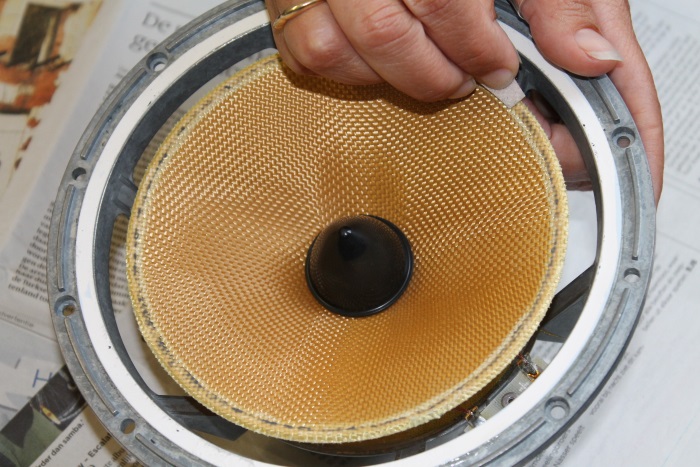

De conus is nu deels schoon

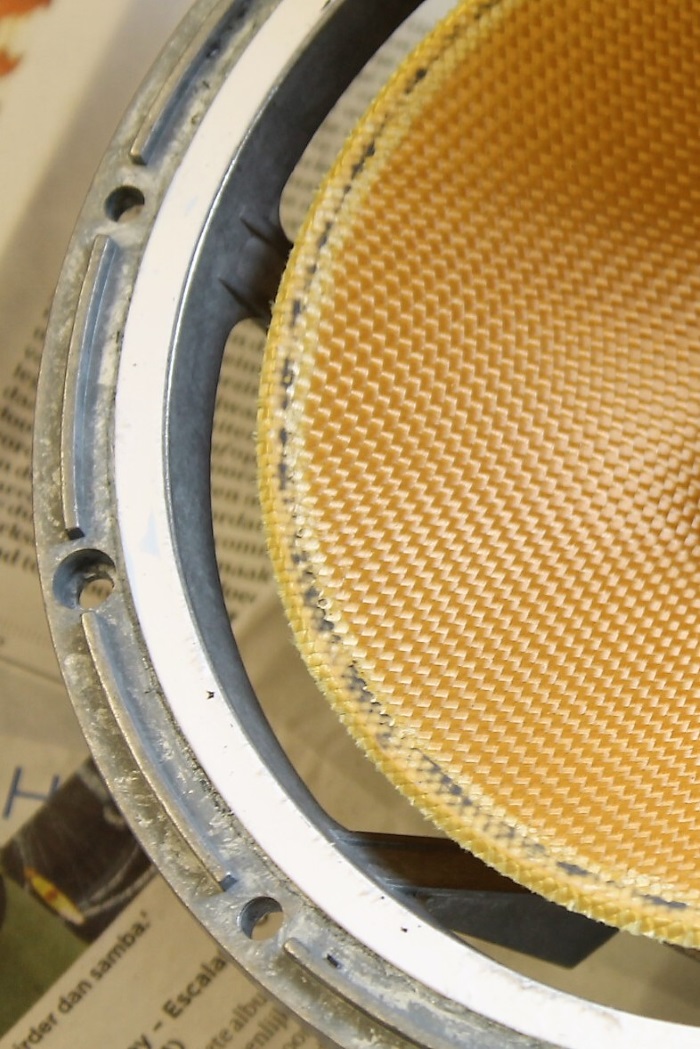

Na behandeling is de conus voor 99% schoon, maar onbeschadigd.

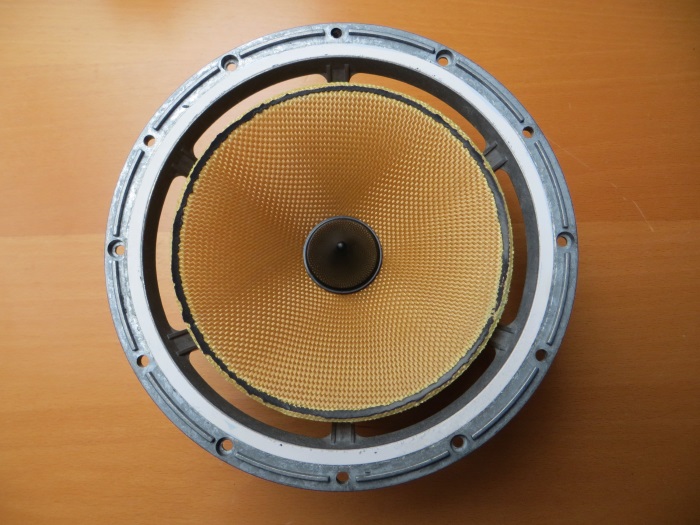

De conus is schoon en onbeschadigd

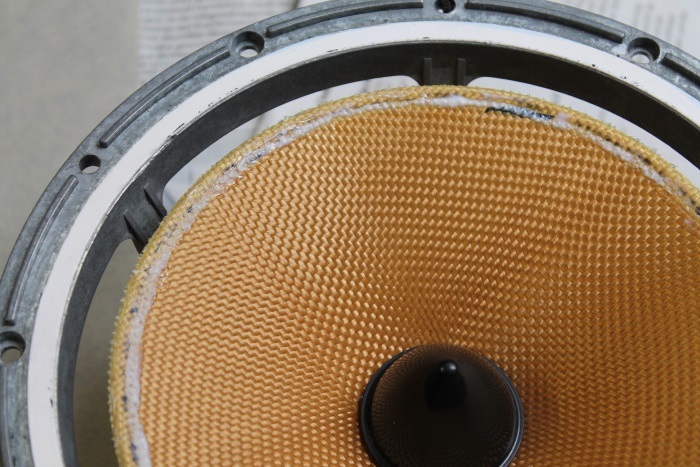

Ruw de plakrand van de conus nog een beetje op met een stukje schuurpapier. Wij gebruikten P240.
Ruw de conusrand een beetje op met schuurpapier


En maak de conus opnieuw volledig stofvrij. Eventueel kunt u de conus nog ontvetten.
Maak de conus opnieuw stof- en vetvrij

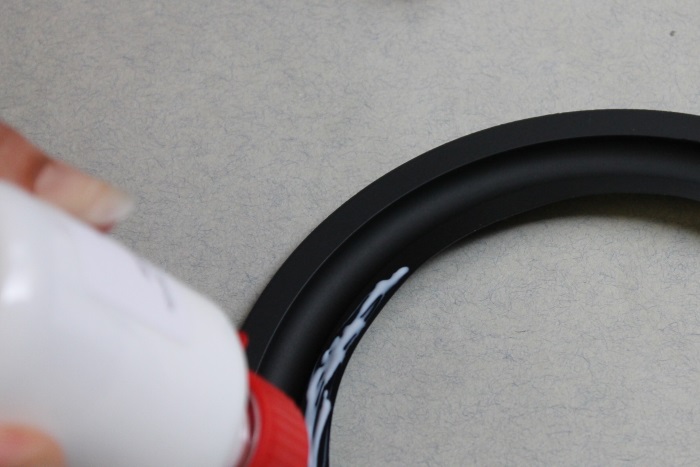

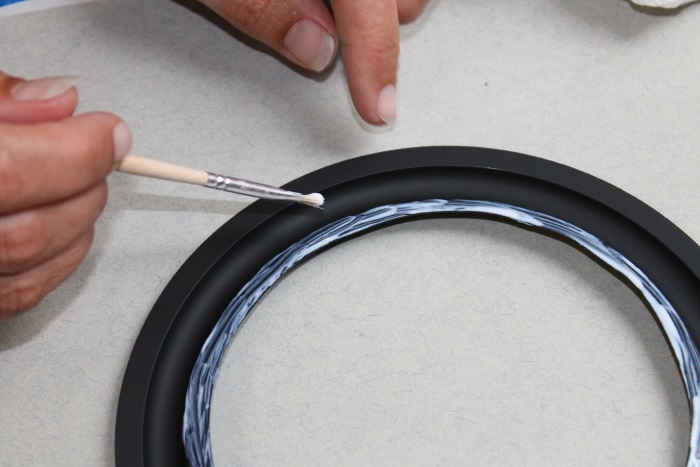

Breng lijm aan op de binnenlip van de rubber rand... Schud de lijm goed voor gebruik.
Breng lijm aan op de rubber luidsprekerrand


... en smeer deze uit met de meegeleverde kwast.
Smeer de lijm gelijkmatig uit met de kwast

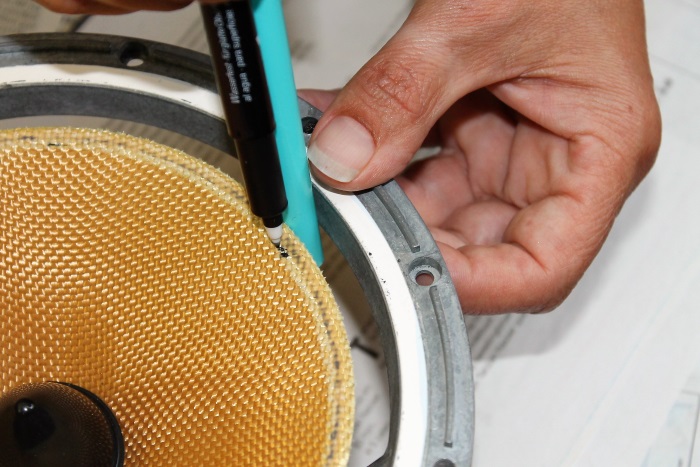

U kunt eventueel met een fineliner die op een 'afstandhouder' is gemonteerd de 'plakzone' op de conus aftekenen.
Geef eventueel de plakzone op de conus aan met een fineliner

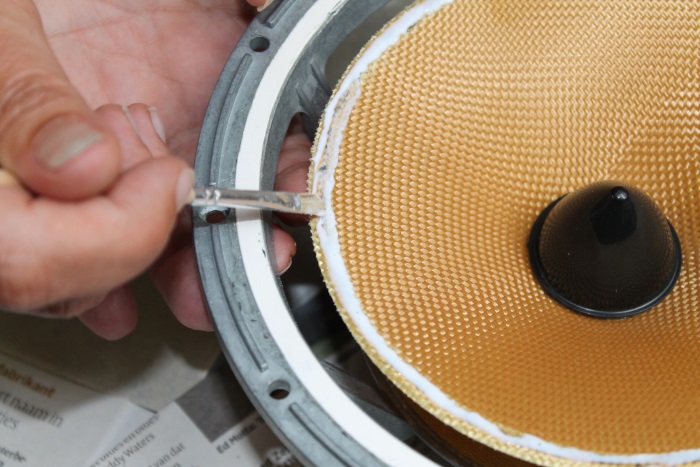

Breng daarna de lijm aan op de buitenrand van de conus.
Breng lijm aan op de plakrand van de luidspreker conus


Breng niet te veel aan. Smeer de lijm uit met de meegeleverde kwast.
Smeer de lijm gelijkmatig uit over de luidspreker conus


Laat de lijm een klein beetje drogen. Wacht tot de lijm iets transparant is (als de lijm volledig transparant is dan is deze zo goed als opgedroogd).
Laat de lijm op de luidspreker conus een beetje drogen

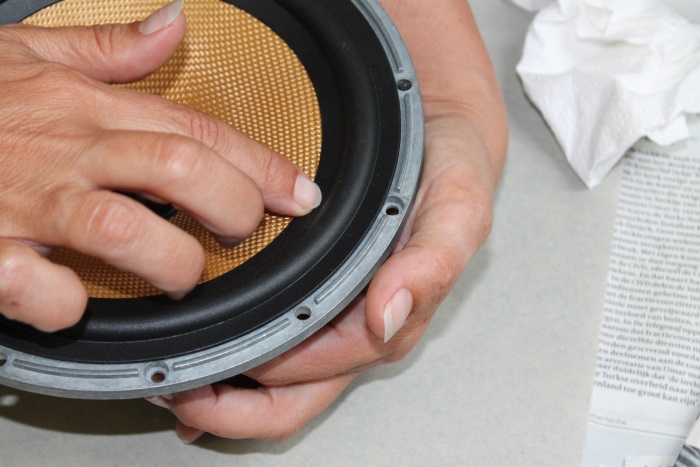

Leg nu de rubber rand recht op de conus, en druk de binnenlip van de rand op de conus. Ondersteun de conus met uw andere hand.
Lijm de rubber luidsprekerrand op de conus


Leg daarna eventueel een gewichtje op de binnenrand (niet te zwaar) zodat de rand en conus contact bijven houden.
de rand is op de conus gelijmd. Gebruik eventueel een gewicht op de luidsprekerconus


Een alternatief gewicht..... Laat de lijm nu minimaal 12 uur drogen.
Laat de lijm 24 uur drogen

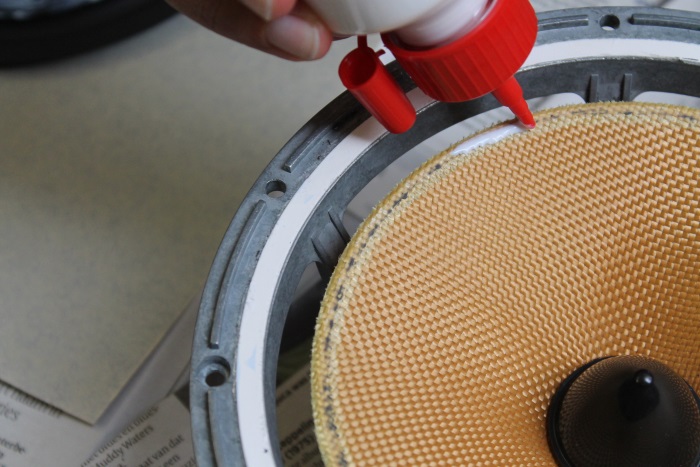

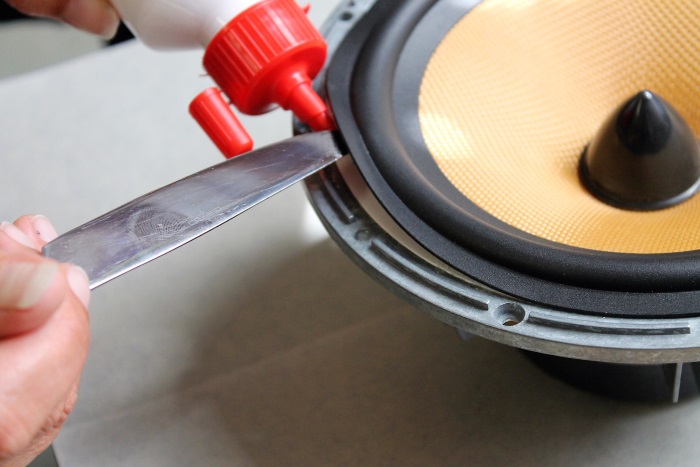

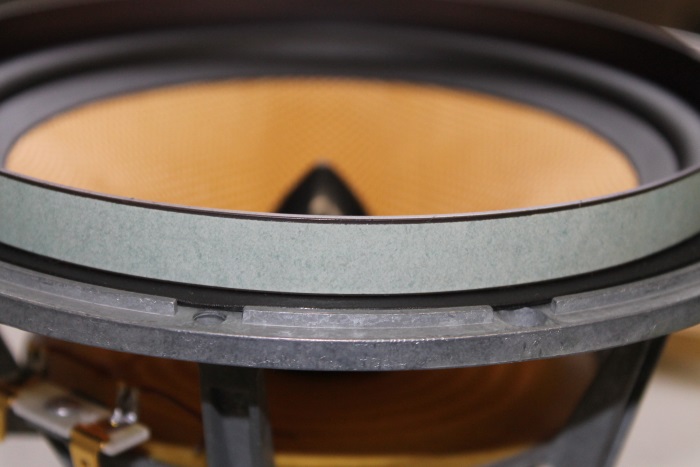

Lijm nu de rand op de witte ring op het frame. Til de rand op, en breng de lijm aan. Herhaal dit tot de rand rondom gelijmd is.
Lijm de rubber luidsprekerrand op het frame van de woofer


Of u kunt de rand voorzichtig aandrukken. Pas op dat u de rand alleen verticaal indrukt, maar niet horizontaal verplaatst.
Pas op de luidsprekerrand tijdens het lijmen niet verplaatst


Breng nu rondom knijpers aan aan. Doe dit dusdanig dat de knijper de rand niet vervormt en ook niet uit model trekt.
Breng knijpers aan om de woofer te centreren

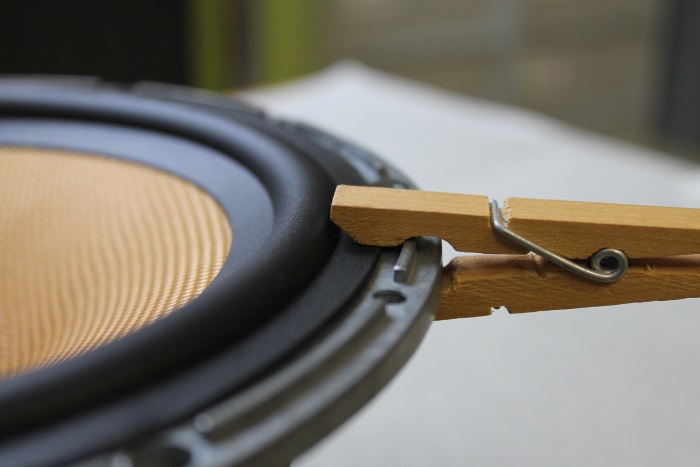

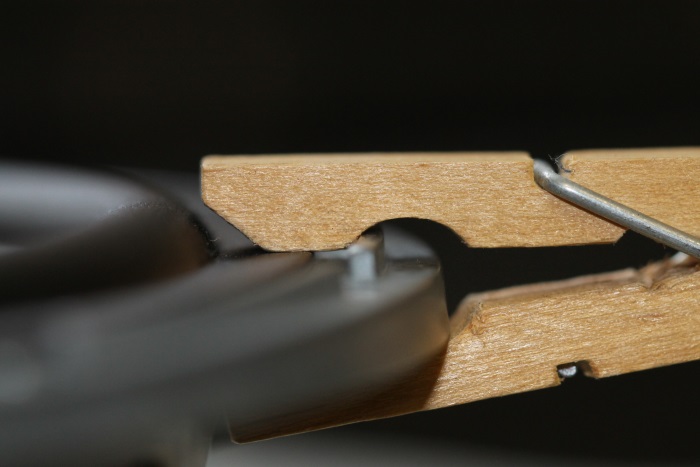

De knijper in close up....
woofer centreren - knijper in close up

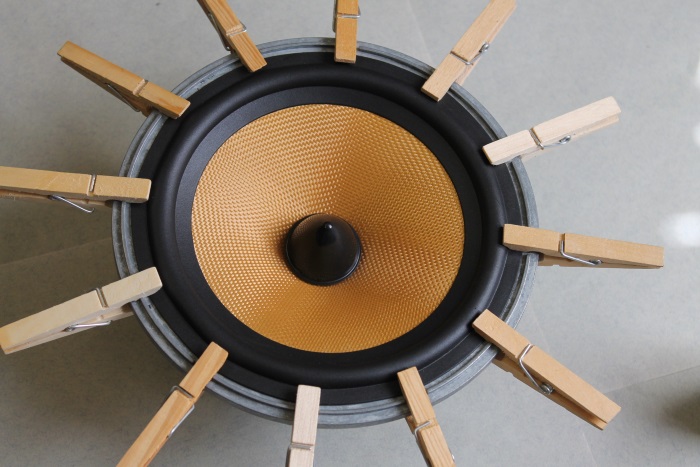

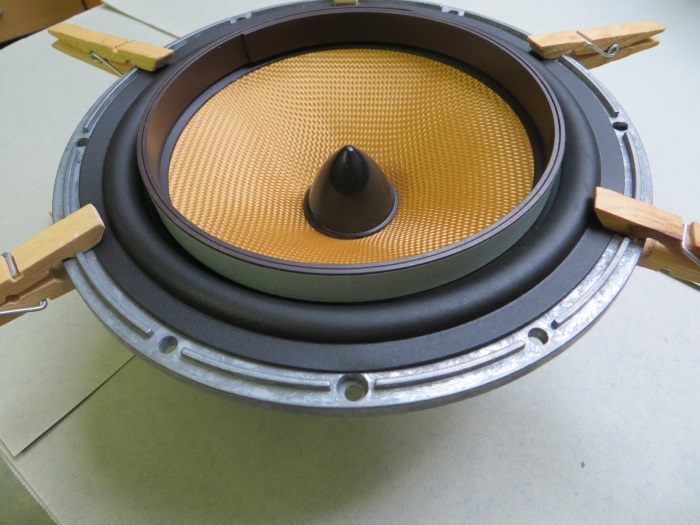

Breng rondom een aantal knijpers aan. Vier is het absolute minimum, maar meer knijpers maken uw werk precieser.
Breng rondom knijpers aan - gebruik er minimaal 8

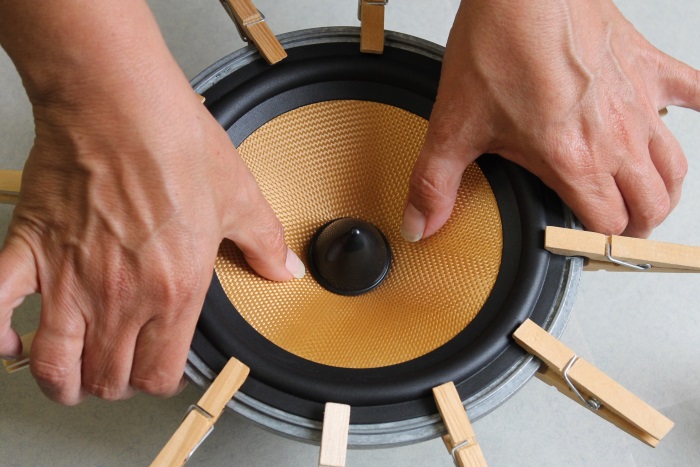

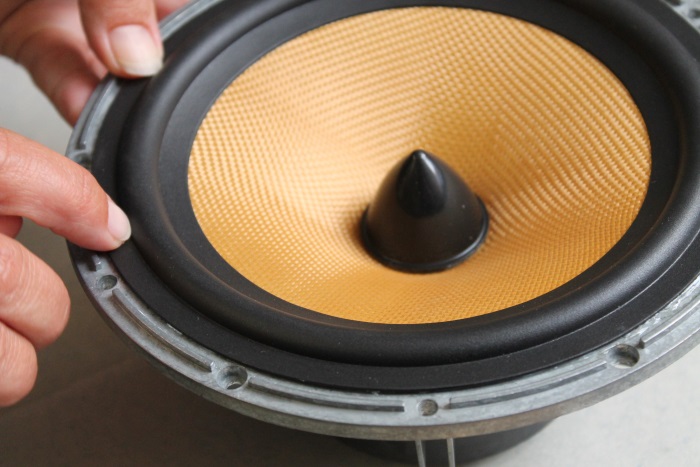

Voel nu, door de woofer voorzichtig een beetje in te drukken, of de woofer 'vrij loopt'. Uw kunt hiervoor eventueel ook een geluidsignaal over de woofer afspelen.
Loopt de woofer niet vrij, maak de knijpers deels los, verplaats de buitenflip van de rubber rand een beetje, plaats de knijpers terug, en voel opnieuw. Meer informatie vindt u s onder het kopje 'Stap 5: centreer de woofer'.
Centreer de woofer

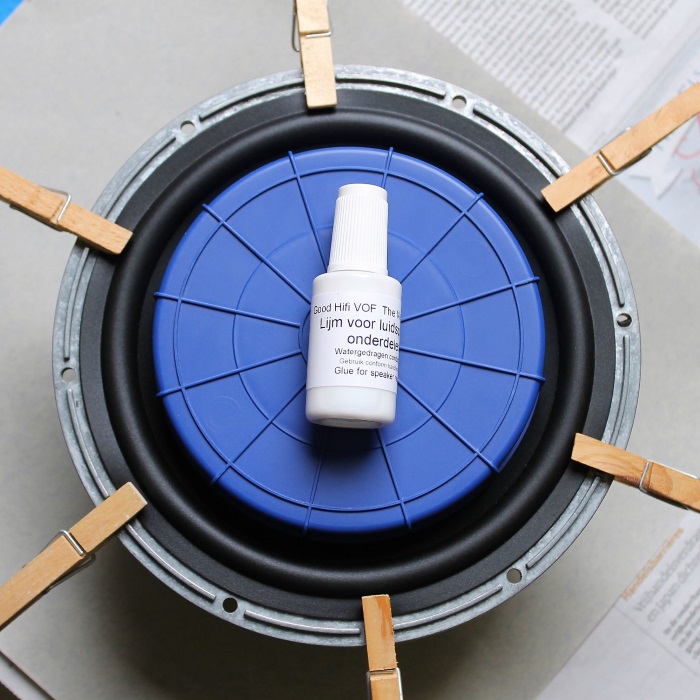

Daarna kunt u een gewicht op de buitenrand plaatsen, of de knijpers het werk laten doen. De lijm laat u opnieuw 12 uur drogen.
Plaats eventueel een gewicht op de luidsprekerrand

Eng? Bang om dit zelf uit te voeren? Neem gerust contact op, wij kunnen u in contact brengen met ervaren reparateurs voor wie dit een fluitje van een cent is.
