Repareren met zelfgemaakte, vlakke, foamrand

Handleiding:

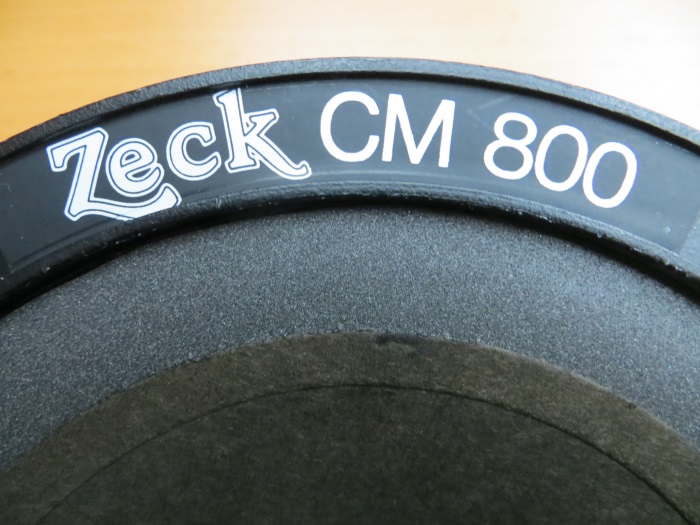

Repareren van een middentoner (Zeck CM800) met een zelfgemaakte, vlakke, foamrand, gemaakt uit een lap foam.

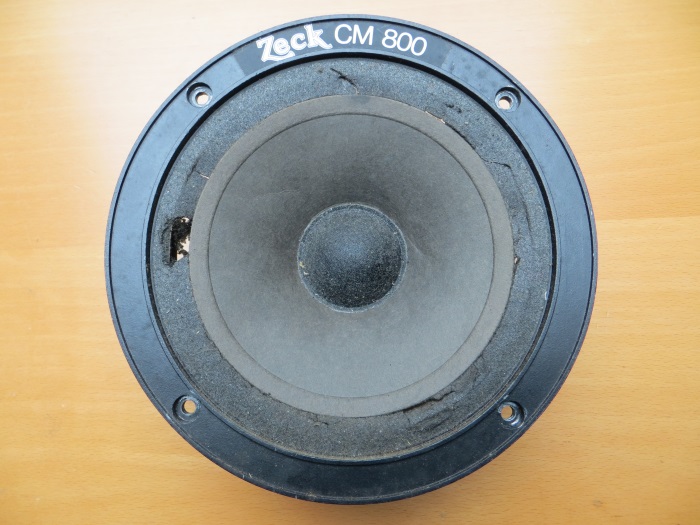

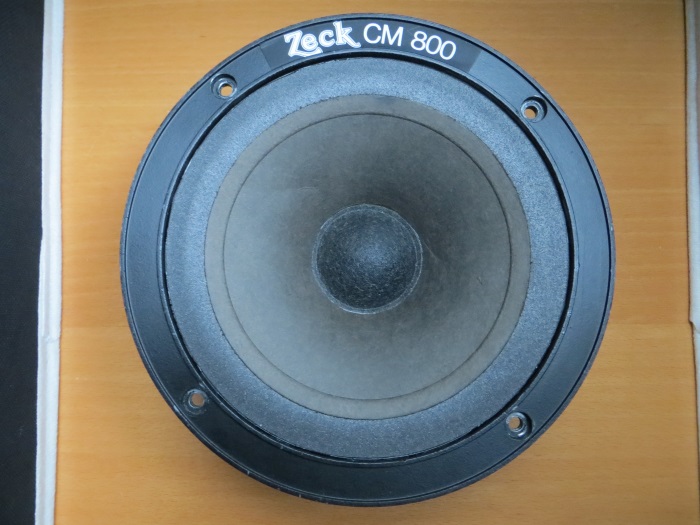

De middentoner met vergane foamrand.
Middentoner met vlakke vergane foamrand

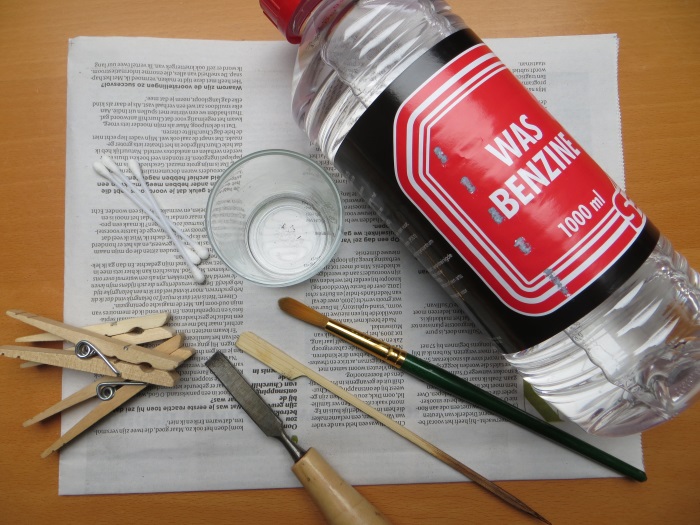

Items benodigd voor het schoonmaken van de unit. In plaats van wasbenzine kunnen ook spiritus of thinner (let op: reageert met sommige luidsprekermaterialen en denk erom goed te ventileren) worden gebruikt.
Hulmiddelen nodig voor vervangen van een foamrand

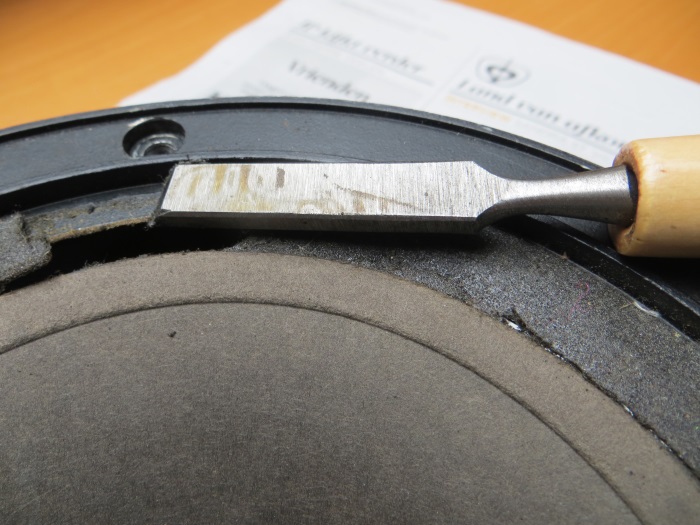

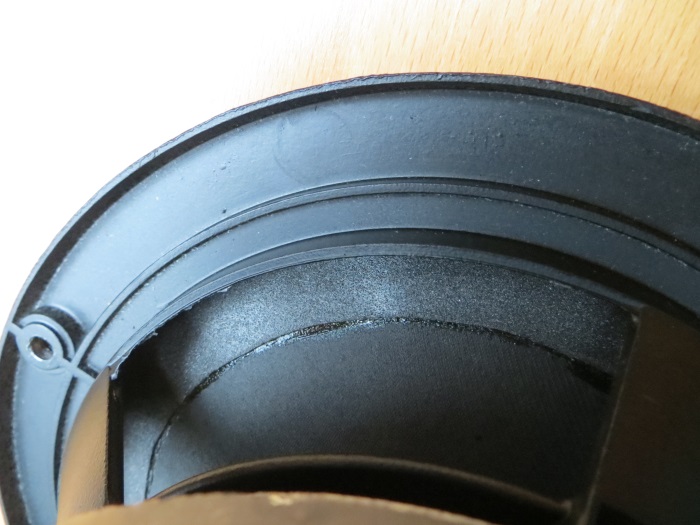

Verwijder (mechanisch) de foamrand van het luidsprekerframe. Er zullen resten achterblijven, zowel foam als lijm.
Verwijder de (vlakke) foamrand van het luidsprekerframe

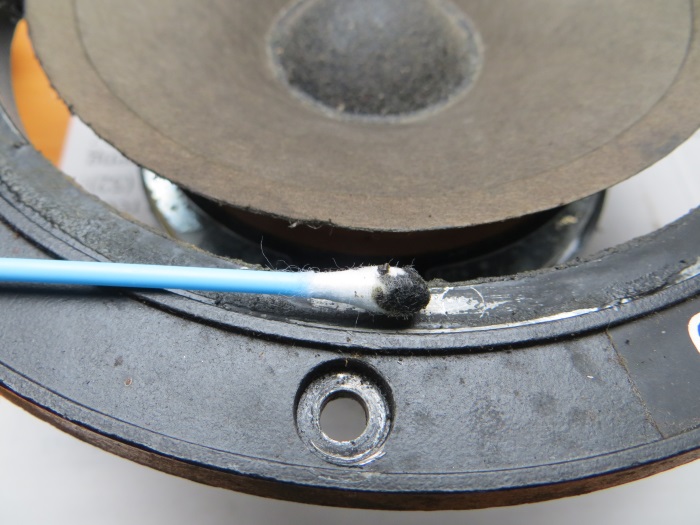

Verwijder de resten met een wattenstaafje met oplosmiddel. Doe hetzelfde met de achterkand van de conus, maar gebruik daarvoor niet teveel oplosmiddel.
Verwijder de resten van de foamrand van het frame met een oplosmiddel

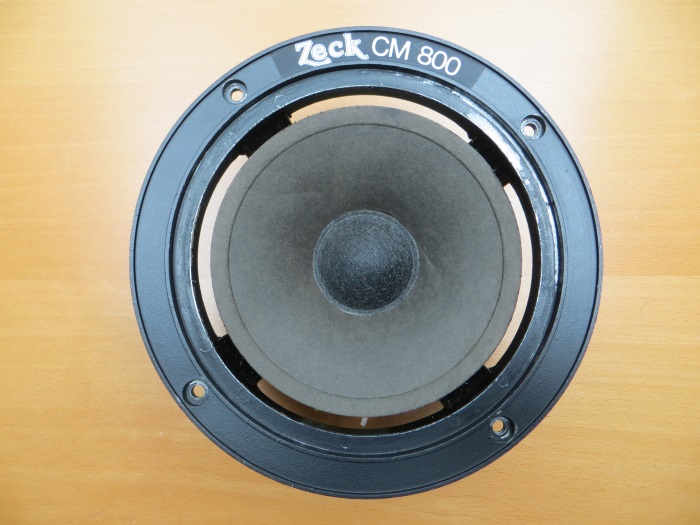

De unit is schoon. Hoe schoner het luidsprekerframe is hoe beter de lijm straks hecht.
Meet nu de benodigde binnen- en buitenmaat van de foamrand op
Het luidsprekerframe is schoon - klaar voor aanbrengen van een nieuwe foamrand
.

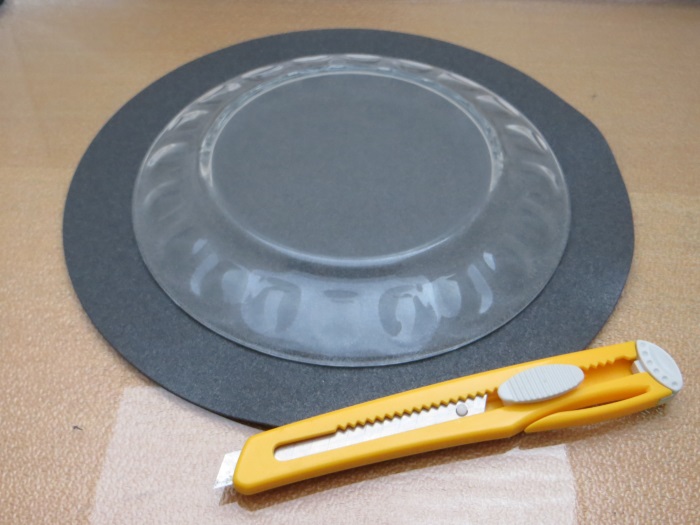

Als u iets cirkelvormigs heeft dat precies de juiste maat heeft kunt u uw foamrand uit de 'lap foam' snijden.
Snijd uw eigen foamrand uit een lap foam


U kunt ook knippen.... Hier wordt de buitenrand van de rand op maat geknipt.
Knip uw eigen luidsprekerrand uit een lap foam

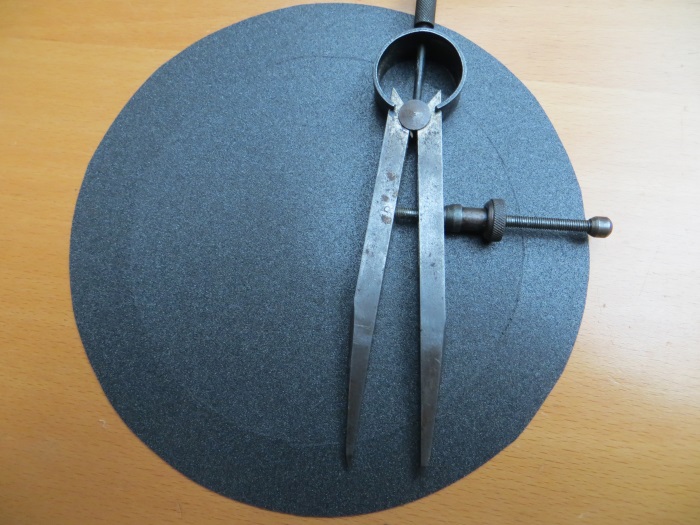

Wij tekenden de binnenste maat af met een metalen passer....
Teken de maten van uw foamrand af met een passer

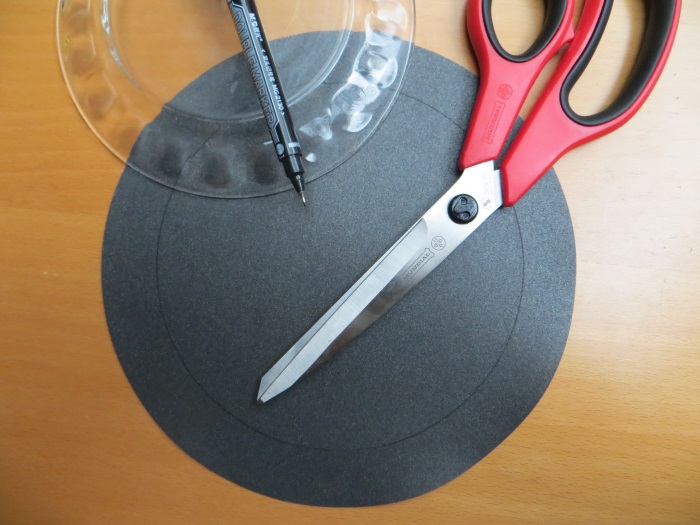

En knipten onze foamrand uit de lap foam. De afgetekende lijn werd verduidelijkt met een zwarte marker om het knippen te vereenvoudigen.
Knip of snijd uw eigen vlakke foamrand

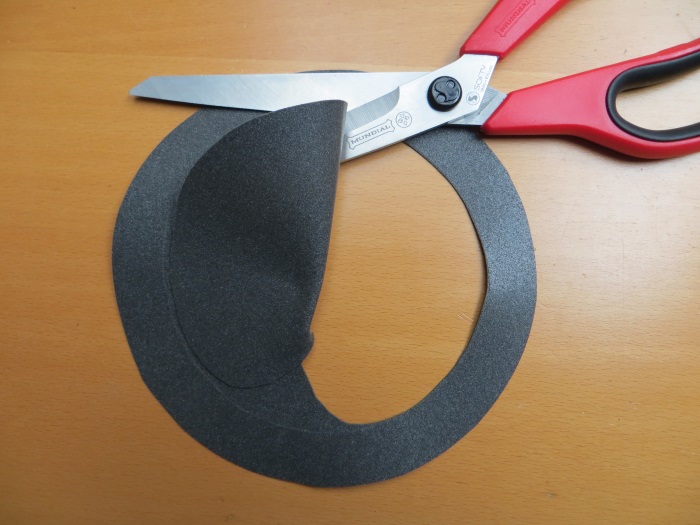

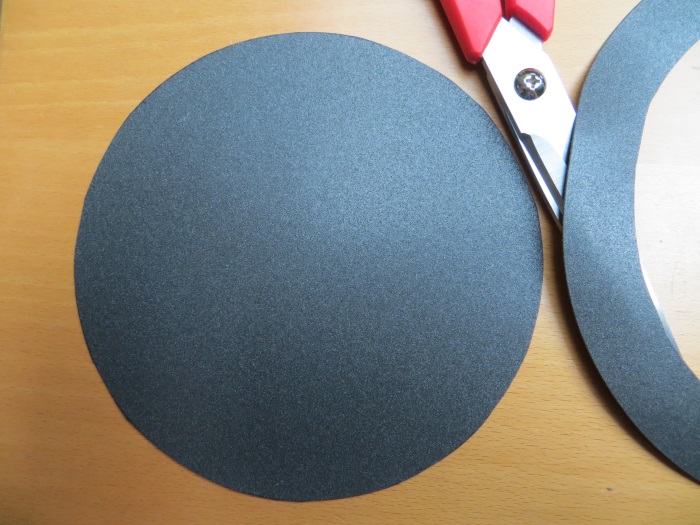

Hier knippen wij de binnenmaat van de foamrand.
Knip uw eigen vlakke foamrand op maat


De rand is geknipt, nadat wij 'droog' hebben geprobeerd of de rand echt past gaan we deze als eerste op de conus lijmen. We smeren de conus in met speciale lijm.
Smeer de luidsprekerconus in met lijm

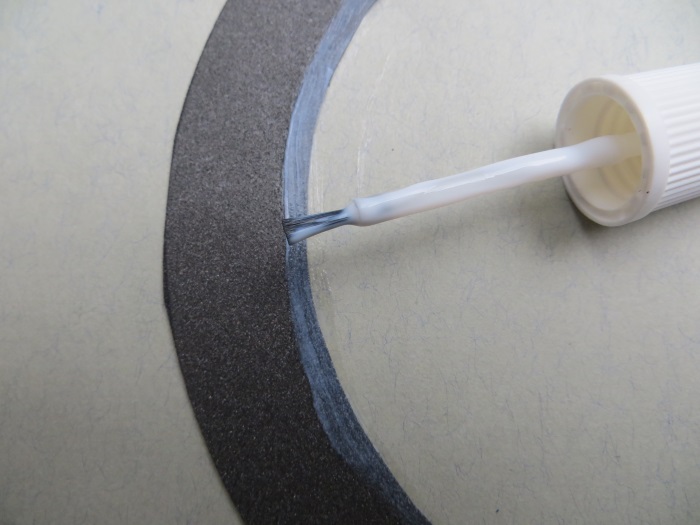

Daarna smeren de ook de binnenrand van de foamrand (die op de conus wordt gelijmd) in met lijm. Zolang de lijm wit gekleurd is, is deze nog niet droog.
Smeer de vlakke foamrand in met lijm


Nu lijmen we de foamrand op de conus. Laat de lijm goed drogen voordat u verder gaat.
lijm de vlakke foamrand op de luidsprekerconus

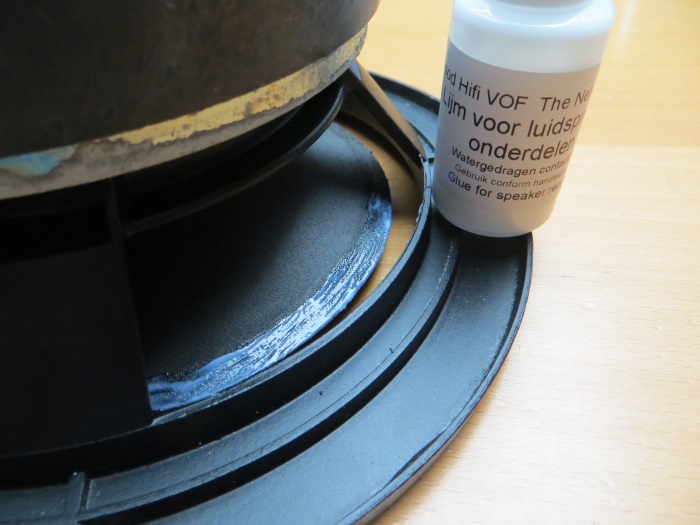

Breng een niet te dunne - en niet te dikke laag lijm aan op het metalen frame. Zodat er voldoende lijm zit om de rand op het frame te lijmen. Middentoners hebben veelal een relatief stugge spider en centreren zichzelf. Vertrouwt u het niet dan vindt u hier methoden om de speaker te centreren.
Lijm de vlakke foamrand op het luidsprekerframe

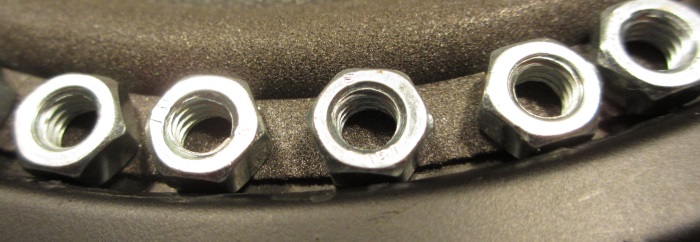

Soms kan een gewichtje helpen om de lijm iets beter te laten hechten. U kunt een schaaltje of kopje gebruiken, of....


Het eindresultaat.
een vlakke foamrand vervangen - het eindresultaat
