Ersetzen Ferrofluid in Hochtöner


Selbst ferrofluid ersetzen - ein Handbuch auf der Grundlage eine B&W DM500 und DM600 Serie (ZZ05460) Hochtöner.

Die Swingspule der moderne Hochtonlautsprecher wird manchmal mit ferrofluid gedämpft - damit die Klangqualität zu verbessern. Im Laufe der Zeit wird jedoch die ferrofluid aushärten und muss ersetzt werden. Hier können Sie dafür einen Fahrplan finden.

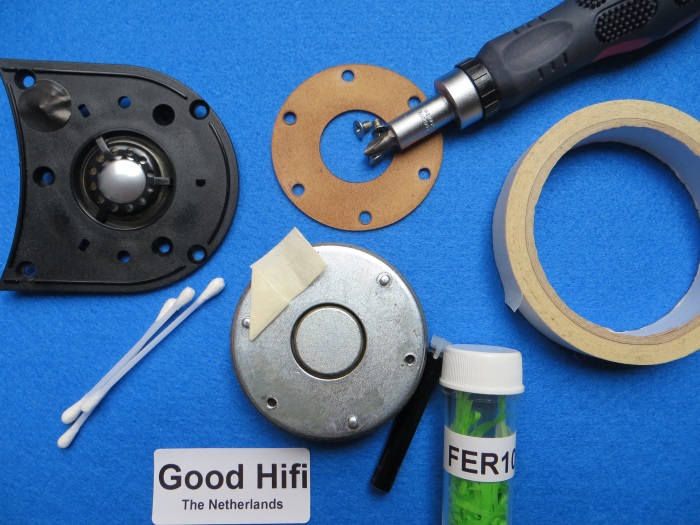

Sie benötigen:

  • Ferro fluid geeignet für Hochtonlautsprechern
  • Ein Schraubendreher
  • Weiß Abdeckband
  • Wattestäbchen (mit Alkohol) - manchmal benötigt


Der Hochtöner (ZZ05460) in das unten stehende Bild wird komplett zerlegt.
Es ist wichtig, dass Sie diese Reparatur in einem sauberen / staubfreien Umgebung durchführen. Mindestens reinigen Sie Ihre Arbeitsoberfläche mit einem feuchten Tuch ab, bevor Sie beginnen.
Ferrofluid in Hochtöner erzetzen: Es ist wichtig, dass Sie diese Reparatur in einem sauberen / staubfreien Umgebung durchführen

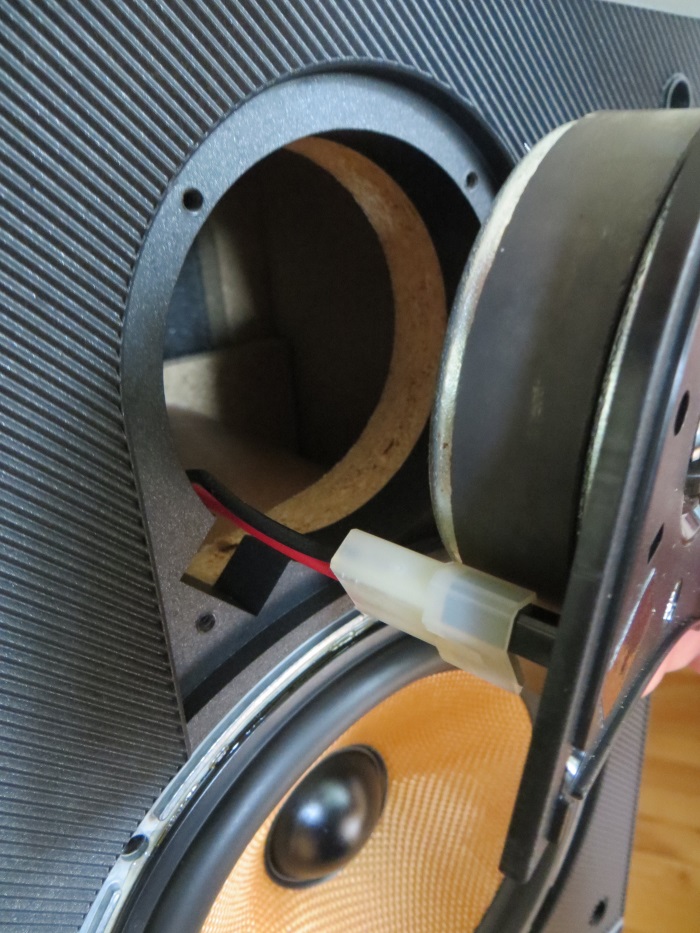

Entfernen Sie den Hochtöner aus dem Lautsprecher. Die Art und Weise kann variieren, aber in diesem Fall ist der Hochtöner einfach abgeschraubt. Hinter der Hochtöner finden Sie in der Regel ein Schaumstoffring, der den Hochtöner luftdicht schließt - halten Sie es gut. Wenn Sie nicht sicher sind, wie der Hochtöner nach der Reparatur verbunden werden sollte, markieren Sie die Drähte und machen Sie vielleicht ein paar Bilder für Ihre Referenz! In seltenen Fällen ist der Hochtöner an die Verdrahtung verlötet, und Sie werden einem Lötkolben benötigen.
Ferrofluid in Hochtöner erzetzen: Entfernen Sie den Hochtöner aus dem Lautsprecher

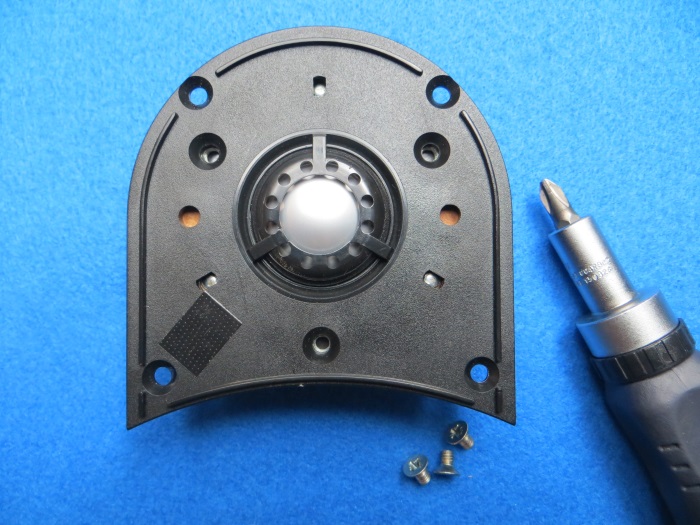

Entfernen Sie die Diaphragma vom Magnet. In vielen Fällen wird die Membran auf den Magneten aufgeschraubt. Die Diafragma hat in der Regel kleine Löcher passend in "Stifte" auf den Magnet. Auf diese Weise ist die Membran zentriert. Seien Sie mit der Membran vorsichtig. Sowohl die Dome und die Spule sind sehr verletzlich. Stellen Sie sicher, dass die Spule (auf der Rückseite der Membran) sauber ist. Dies ist normalerweise der Fall. Ist die Spule nicht sauber (es gibt Reste Ferrofluid auf der Spule zu sehen) spülen Sie ihn vorsichtig mit einem Wattestäbchen mit Alkohol auf. Legen Sie die Membran an einem sicheren Ort, bevor Sie fortfahren.
Ferrofluid in Hochtöner erzetzen: Entfernen Sie die Diaphragma vom Magnet

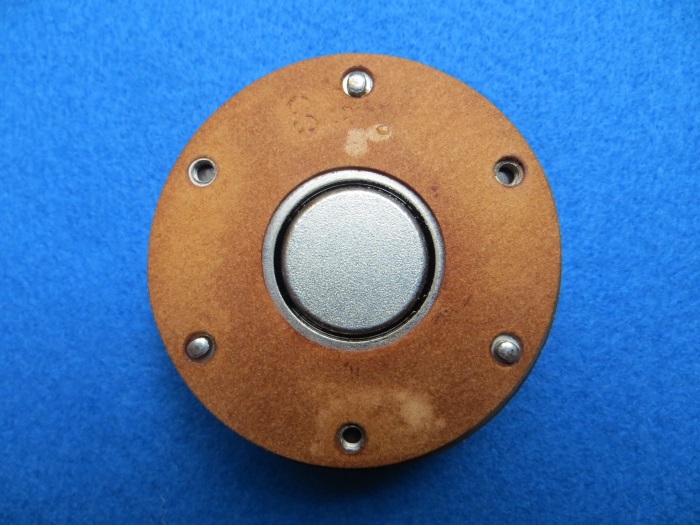

Unterhalb des Diaphragmas gibt es manchmal eine Dichtung. Nehmen Sie es aus und legte es weg, bis nach der Reparatur.
Ferrofluid in Hochtöner erzetzen: Unterhalb des Diaphragmas gibt es manchmal eine Dichtung

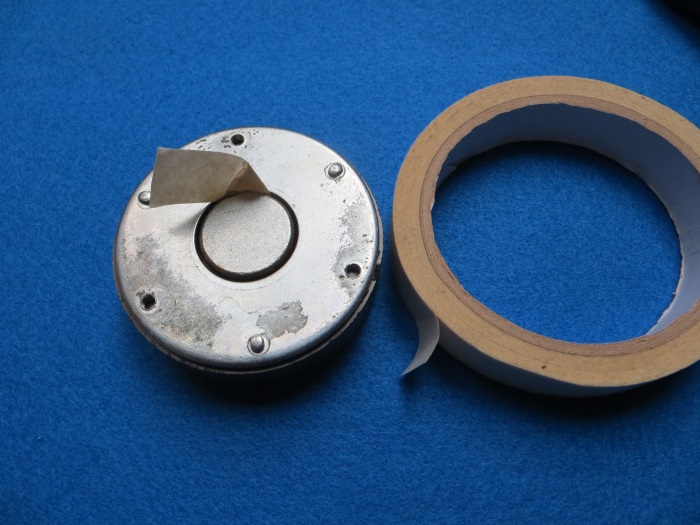

Sie werden die alte ferrofluid zu entfernen. Sie werden weiß Abdeckband verwenden. Reißen Sie ein Stück ab.
Ferrofluid in Hochtöner erzetzen: alte ferrofluid entfernen mit weiß Abdeckband

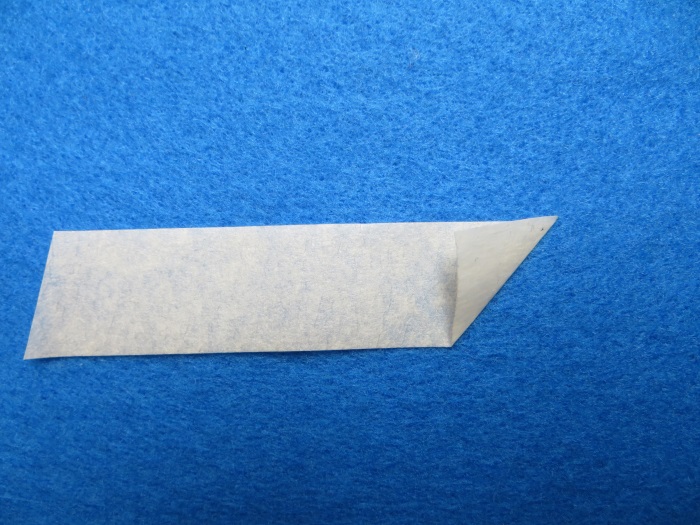

Falten Sie die Spitze des Bandes mit der klebrigen Seite nach außen.
Ferrofluid in Hochtöner erzetzen: Falten Sie die Spitze des Bandes mit der klebrigen Seite nach außen


Wiederholen Sie diesen Vorgang mehrmals, bis Sie ein solides Stück Klebeband mit der klebrigen Seite nach außen haben. Dieses Band wird die alte Ferrofluid in dem Luftspalt in dem Magnet entfernen.
Ferrofluid in Hochtöner erzetzen: Wiederholen Sie diesen Vorgang mehrmals, bis Sie ein solides Stück Klebeband mit der klebrigen Seite nach außen haben

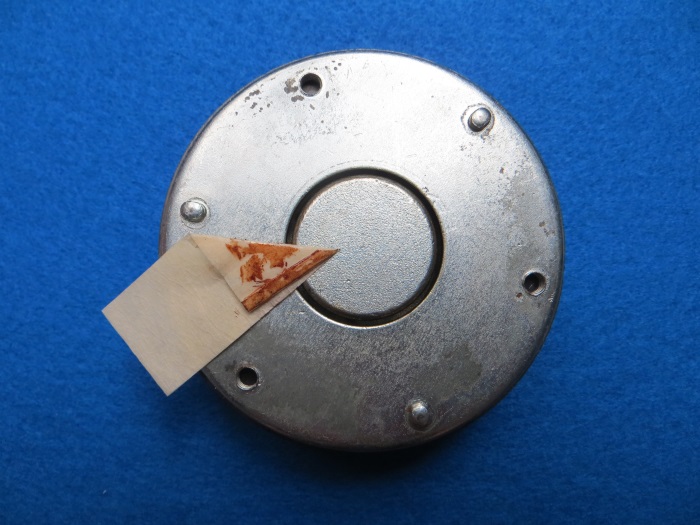

Setzen Sie Ihr Stück Abdeckband in den Luftspalt des Magneten und bewegen Sie ihn kreisförmig. Die alte, dreckige, Ferrofluid wird auf dem Band bleiben.
Ferrofluid in Hochtöner erzetzen: Setzen Sie Ihr Stück Abdeckband in den Luftspalt des Magneten und bewegen Sie ihn kreisförmig


Das Band wird mit "Schmutz" gefüllt, nehmen Sie ein neues Stück. Bewegen Sie den (neuen, sauberen) Band um so lange wie Ferrofluid herauskommt. Wenn Sie einem neuen Stück Klebeband setzen und es kommt völlig sauber aus ist der Magnet ganz sauber und haben Sie die Ferrofluid entfernt.
Ferrofluid in Hochtöner erzetzen: Das Band wird mit "Schmutz" gefüllt

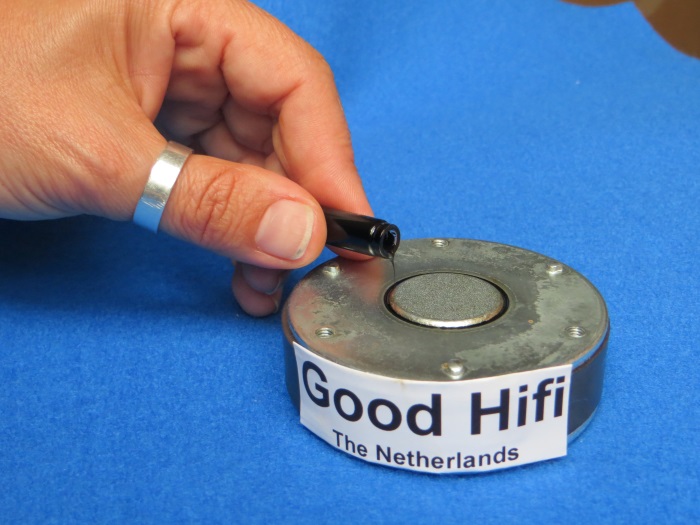

Tragen Sie das neue Ferrofluid im Luftspalt. Füllen Sie die Spalt nicht vollständig zu (Lassen Sie 1-2 Mm ungefüllt). Auf diese Weise wird die Spule im Luftspalt passen und ist die Luftspalt nicht "überfüllt" mit Ferrofluid.
Ferrofluid in Hochtöner erzetzen: Tragen Sie das neue Ferrofluid im Luftspalt


Legen Sie die Dichtung wieder auf dem Magnet.
Ferrofluid in Hochtöner erzetzen: Legen Sie die Dichtung wieder auf dem Magnet


Legen Sie die Diaphragma vorsichtig zurück. Stellen Sie sicher, dass die Löcher in die Diafragma genau über den Stiften auf dem Magnet fallen. Schrauben Sie die Membran wieder auf den Magnet.
Ferrofluid in Hochtöner erzetzen: Legen Sie die Diaphragma vorsichtig zurück. Stellen Sie sicher, dass die Löcher in die Diafragma genau über den Stiften auf dem Magnet fallen


Setzen Sie den Hochtöner wieder in den Gehäuse. Wenn es einen Dichtungsring gibt, legen Sie es zurück, bevor Sie die Kabel anschließen. Schließen Sie die Kabel korrekt in Übereinstimmung mit der Markierung (en) die Sie zuvor gemacht haben an.
Ferrofluid in Hochtöner erzetzen: Setzen Sie den Hochtöner wieder in den Gehäuse
