Refoam handleiding

Handleiding om een woofer te refoamen.

Let op: sommige afbeeldingen zijn 'klikbaar', u krijgt dan een grotere versie te zien.

STAP EEN: HAAL DE WOOFER UIT DE LUIDSPREKERKAST.
Neem de juiste schroevendraaier en haal de woofer uit de kast. Pas op dat je niet per ongeluk de woofer beschadigt! Maak de kabels los van de woofer en markeer de polariteit van de kabels, markeer eventueel ook de terminal (aansluitprint). Dit maakt het aansluiten van de kabels na de reparatie eenvoudiger. Het is heel belangrijk dat de kabels weer op dezelfde wijze worden aangesloten na de reparatie. Als je de kabels moet 'los solderen' pas dan op dat je de terminals niet teveel verhit.

STAP TWEE: VERWIJDER SIERRAND
Als de speaker is voorzien van een sierrand (gasket) dan moet die worden verwijderd. Een scherp mes kan hierbij helpen. Werk langzaam en nauwkeurig en pas op dat je de woofer niet beschadigt. Werk altijd 'van het membraan af', zodat als je uitschiet je de woofer niet beschadigt. Als je voorzichtig werkt is de sierrand vaak te hergebruiken. De sierrand heeft alleen een visuele functie, je kunt de sierrand na het plaatsen van de nieuwe randen gerust weglaten of je kunt hier een nieuwe bestellen.

STAP DRIE: VERWIJDER DE OUDE RAND
Verwijder voorzichtig de oude rolrand. 'Schraap' met een 'Stanley mes' de woofer en het frame schoon. Werk rustig, nauwkeurig en voorzichtig. Pas met name op bij het schoonmaken van de rand van de woofer (membraan). Het kan helpen om de oude rand/lijm op te lossen met wat spiritus of alcohol. Er zijn speciale 'oplossers'  op de markt maar spiritus werkt net zo goed en is een stuk goedkoper. Maak geen gebruik van middelen met krachtige oplossers zoals stickerverwijderaar, lijmverwijderaar of nagellak remover. Deze kunnen de conus en / of het frame beschadigen en bevatten vaak olie.

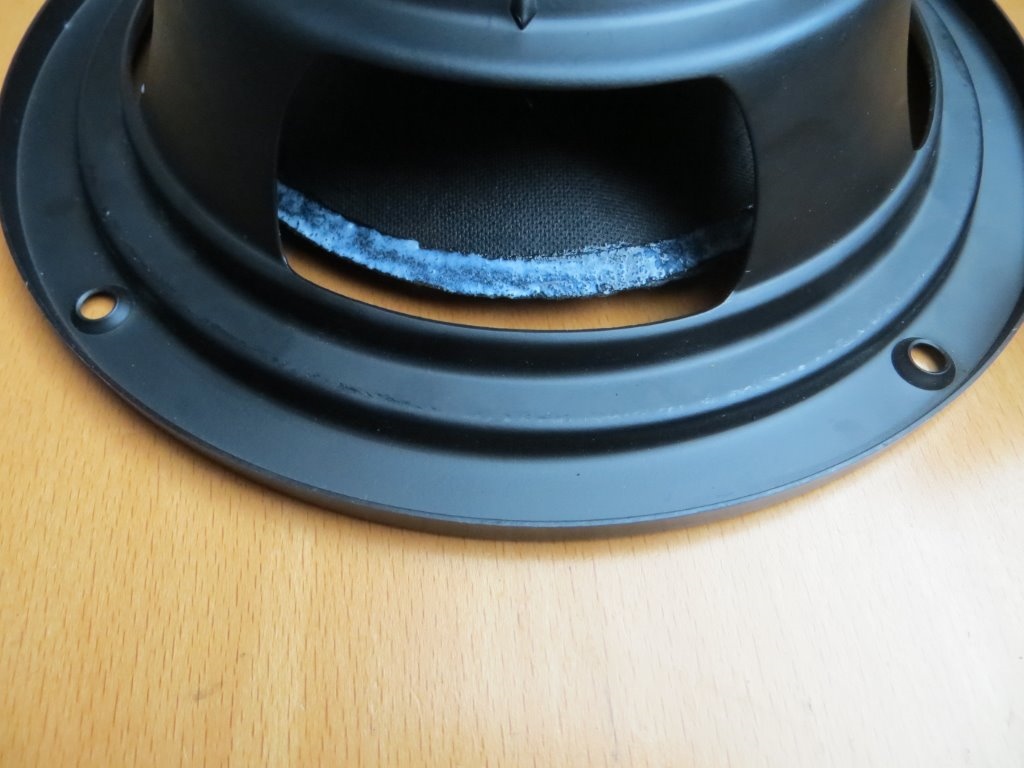

Probeer de oppervlakten zo schoon mogelijk te krijgen. Het frame van de woofer moet 100% schoon zijn, anders zal de lijm niet helemaal goed hechten. Voor het woofer membraan is dat vaak lastig te bereiken. Verwijder zoveel mogelijk zonder de woofer te beschadigen. Zit de foamrand achterop de woofer gelijmd probeer dan ook zoveel mogelijk te verwijderen. Krab in dat geval met je nagel zoveel mogelijk weg. Het is overigens aan de te bevelen om de nieuwe foamrand voorop de woofer lijmen - je kunt daar immers veel beter bij.
Pas op de met oude foam resten! Deze kunnen vervelende vlekken veroorzaken! Maak het metalen frame schoon met alcohol of een andere ontvettingsmiddel.

STAP VIER: LIJM DE RAND OP DE WOOFER.
Breng lijm aan op de binnenste lijmrand van de nieuwe luidsprekerrand en op de rand van de woofer. Zorg dat de lijm op de woofer niet 'uitloopt'. Breng de nieuwe luidsprekerrand aan op het midden op de woofer. Druk zachtjes aan. Neem de tijd, werk langzaam en nauwkeurig. De lijm geeft een verwerkingstijd van 30 minuten tot een uur.

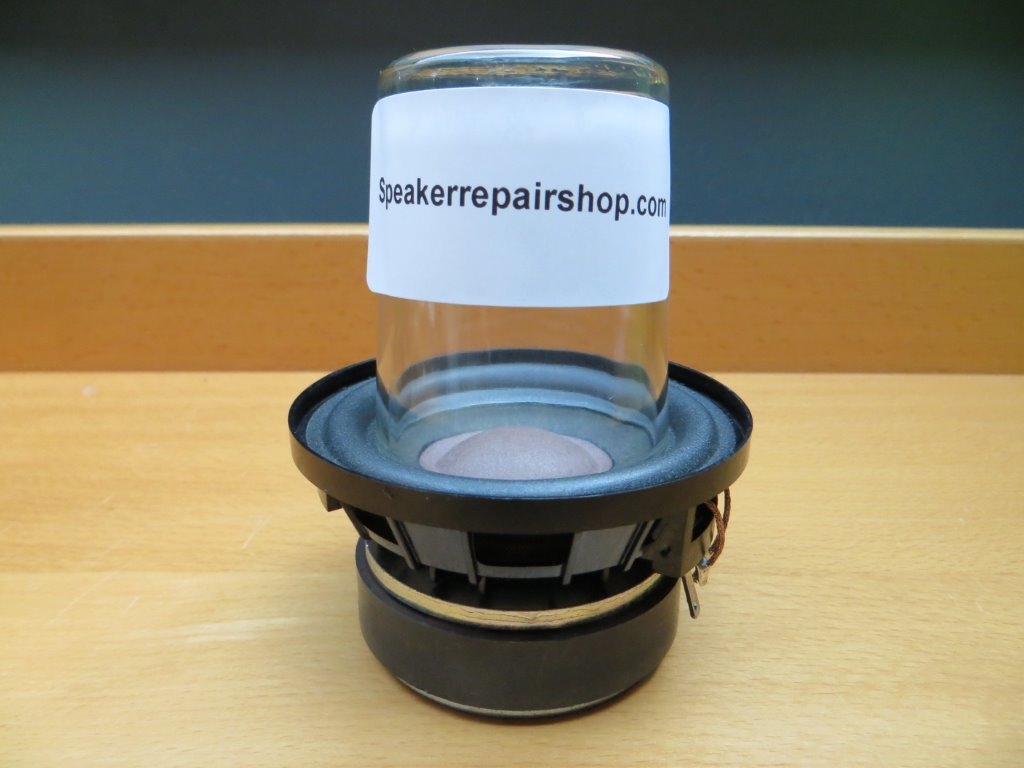

Het verdient aanbeveling om een 'ring' te gebruiken (bijvoorbeeld een pan / schaal) die je op de plakrand kunt leggen die continu druk uitoefent. Op die manier krijg je een perfecte hechting van de lijm. Professionals gebruiken hiervoor cirkelvormige mallen die ze op de gelijmde binnenrand leggen met daarop iets van gewicht. (Zorg dat het gewicht niet te groot is - 500 gr. is veelal meer dan voldoende....).


Of lijm de foamrand achterop de conus:
Breng de lijm dan zowel op de conus als op de foamrand aan.



STAP VIJF: CENTREER DE WOOFER.
Het centreren van de woofer is het lastigste deel volgens onze klanten. Toch is het niet heel moeilijk. Er zijn twee methoden om te centreren:
  • de 'knijpermethode'
  • de 'sample methode'
  • de 'shimming methode'

De knijpermethode is altijd te gebruiken, maar de afstandhoudermethode is het betrouwbaarst. Wij leggen beide methodes uit:

CENTREERMETHODE 1: 'KNIJPERMETHODE'
Deze methode is gebaseerd op het 'fixeren'  van de nieuwe foamrand op het frame op dusdanige wijze dat de spoel vrij bewegen kan in de luchtspleet van de magneet. U gebruikt hiervoor knijpers.

Voor deze methode is nodig:
  • 4 (of meer) wasknijpers
  • Blokjes (als het frame van de woofer een opstaande rand heeft)
  • Lijm voor het lijmen van de foamrand op het frame


Wij gaan er vanuit dat de nieuwe foamrand al op het membraan is gelijmd. Soms zijn 'aangepaste knijpers' handig:
Knijper is aangepast zodat deze tijdens de refoam van de woofer beter op de foamrand klemt

de werkwijze van de 'knijpermethode':

Stap 1: centreren op de 'horizontale as':
Plaats een knijper aan de rechterzijde van de woofer. Deze klemt de buitenrand van de foamrand op het frame.

Plaats een knijper aan de linkerzijde van de woofer

Druk de woofer aan de linkerkant in, voel...... en luister.....

Druk de woofer aan de rechterkant in, voel...... en luister.....

Loopt de spreekspoel van de woofer aan de ene kant eerder aan dan aan de andere kant dan zit de spoel iets scheef! Trek de woofer aan de rand dan iets naar links/ rechts (van de kant die aanloopt af!) en zet de rand weer vast met de knijpers. Druk de woofer opnieuw aan beide kanten in, en verplaats indien nodig. Herhaal dit tot de woofer zowel aan de linker- als aan de rechterkant 'vrij loopt'. De woofer is nu op de horizontale as gecentreerd. Zorg dat deze knijpers vanaf nu op hun plaats blijven!

Stap 2: centreren op de 'verticale as':

Plaats een knijper aan de bovenzijde van de woofer

Plaats een knijper aan de onderzijde van de woofer

Druk de woofer aan de bovenzijde in, voel.....

Druk de woofer aan de onderzijde in, voel.....

Handel als bij de eerdere centrering: loopt de woofer aan de bovenkant eerder aan dan aan de onderkant: trek de woofer aan de rand dan iets naar onder (van de aanlopende kant af!) en klem de rand opnieuw vast! Druk de woofer opnieuw aan beide kanten in. Herhaal dit tot de woofer zowel aan de boven- als aan de onderkant 'vrij loopt'. De woofer is nu ook op de verticale as gecentreerd. Zorg dat ook deze knijpers vanaf nu op hun plaats blijven.

Stap 3: lijm de rand op het frame

Laat de knijpers op hun plaats en lijm de rand tussen de knijpers vast aan het frame. Laat de lijm drogen drogen. Klem de gelijmde delen eventueel ook vast met knijpers. Verwijder na het drogen de knijpers en lijm de rand op de plaats waar de oorspronkelijke vier knijpers zaten vast aan het frame.

Sommige klanten houden van het gebruik van vele, vele knijpers....

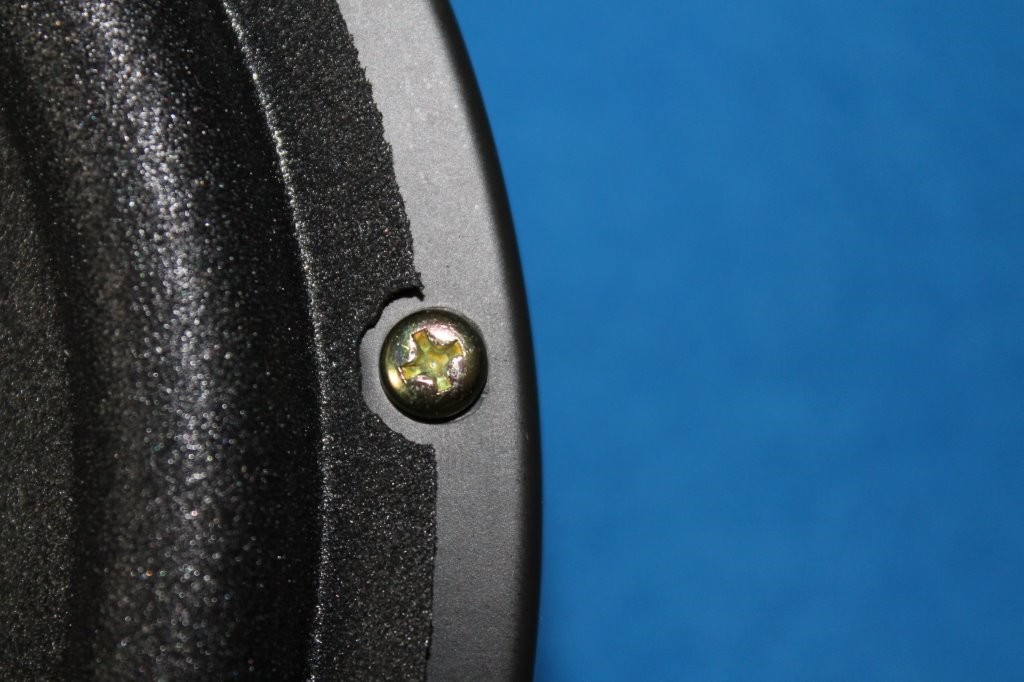

Valt de foamrand over de schroefgaten heen, knip de foamrand dan zodanig in dat de schroefgaten vrijblijven. Anders loopt u het risico dat de foamrand bij het vastdraaien van de schroeven vervormt.


CENTREERMETHODE 2: 'SOUND SAMPLE METHODE'
Bij deze methode lijmt u de rand op de conus, waarna u (zachtjes) een geluidssignaal afspeelt over de unit. Terwijl de woofer vrij loopt en onvervormd het signaal afspeelt lijmt u (eventueel in combinatie met het gebruik van knijpers) de rand op het frame. Wij hebben hiervoor de volgende geluidsignalen (samples) beschikbaar:

Een geluidstoon (loop) die loopt van 10-1000 hz, zeer geschikt voor midlaag units. U kunt deze hier downloaden.

Een geluidstoon (loop) die loopt van 20-200 hz zeer geschikt voor woofers. U kunt deze hier downloaden.

Een extra lange geluidstoon (loop) die loopt van 20-200 hz zeer geschikt voor woofers. U kunt deze hier downloaden.

Een alternatief is om de woofer aan te sluiten op een 4.5 Volt batterij, en wanneer de rand aan de conus is gelijmd de woofer te verbinden met de batterij. De stroom uit de batterij laat de woofer 'uitslaan'. U kunt die uitslaande beweging gebruiken om het frame in te smeren met lijm. Wanneer de verbinding met batterij verbroken wordt 'zakt' de woofer weer in.

CENTREERMETHODE 3: 'SHIMMING' METHODE

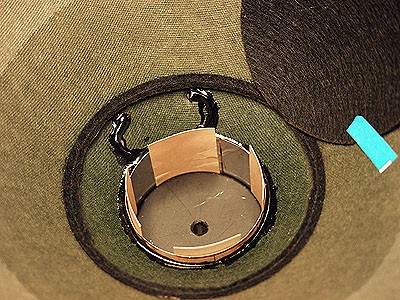

deze methode is gebaseerd op het verwijderen van de stofkap (de koepel in het midden van de woofer) en het plaatsen van afstandhouders (shims) in de luchtspleet tussen de spoel en de magneet. Zie de detailfoto hieronder.


Voor deze methode is nodig:
  • 4 (of meer) afstandshouders (shims). Wij adviseren hiervoor (oude) film (negatieven) te gebruiken en geen papier. Gebruik shims die lang genoeg zijn zodat u ze weer makkelijk uit de luchtspleet kunt halen na de reparatie
  • lijm voor het lijmen van de fooamrand op het frame

Stap 1: verwijder de stofkap
Leg de woofer horizontaal op de rug. Verwijder  de stofkap door deze voorzichtig los te snijden. Onder de stofkap ziet u de spoel die in de luchtspleet van de magneet zit. Als u de stofkap voorzichtig verwijdert is deze veelal opnieuw te gebruiken. Het is ook mogelijk de stofkap niet helemaal los te snijden maar aan een klein stukje vast te laten en deze dan 'om te klappen'. Zet de 'omgeklapte'  stofkap vast met een stukje plakband (zie de foto hierboven, blauw plakband).
Raakt de stofkap beschadigd... Geen nood, nieuwe stofkappen zijn verkrijgbaar in onze shop.

Stap 2: plaats de afstandhouders/shims
Achter de stofkap zie je een spoel die is gecentreerd in de luchtspleet van een magneet. Stop de afstandhouders (shims) papier tussen de magneet en de spoel, meestal gebruik je er vier. Bij een grotere spoel mogelijk meer. Doe dat aan alle kanten evenveel zodat de spoel precies midden in de luchtspleelt valt. De spoel is nu ten opzichte van de luchtspleet gecentreerd en gefixeerd, door de afstandhouders kan de spoel niet meer bewegen ten opzichte van de luchtspleet.

Stap 3: lijm de foamrand op het frame
Door het plaatsen van de afstandhouders is de de spoel gecentreerd. Lijm de foamrand nu op het frame. Laat de lijm drogen drogen. Klem de gelijmde delen eventueel ook nog vast met knijpers.
Is de foamrand op het frame gelijmd en de lijm uitgehard, verwijder dan de afstandhouders/shims uit de luchtspleet en plaats de stofkap terug. U kunt voor het lijmen van de stofkap het best speciale lijm gebruiken.

STAP ZES: PLAATS DE SIERRAND.
Had uw woofer een sierrand, lijm de sierrand dan over de nieuwe foamrand op de woofer. U kunt de oude sierrand veelal hergebruiken, of u kunt nieuwe bestellen.

STAP ZEVEN: PLAATS DE WOOFER TERUG IN DE KAST.
De woofer heeft nu een nieuwe foamrand en kan terug geplaatst worden in de kast. Bevestig als eerste de aansluitdraden. Houdt rekening met de polariteit en gebruik de markeringen die u eerder maakte. Zat tussen de woofer en de kast een 'afdichtring'  om e.e.a. luchtdicht af te sluiten plaats die dan terug. Schroef de woofer vervolgens vast. Breng de schroeven kruislings aan (boven --> onder --> links --> rechts).
Herhaal de stappen voor de andere woofer - woofers kunt u het best in paren van nieuwe randen voorzien.
