Repareren met zelfgemaakte, vlakke, foamrand
Handleiding:
Repareren van een middentoner (Zeck CM800) met een zelfgemaakte, vlakke, foamrand, gemaakt uit een lap foam.
Er zijn verschillende middentoners uitgevoerd met een vlakke foamrand. Deze Audax is een voorbeeld, maar de JBL 165H is een ander bekend voorbeeld. Uit onze lap foam kan, voor een middentoner, een op maat gemaakt foamrand worden geknipt (mogelijk zelf meerdere, afhankelijk van de vereiste maten) waarmee de mid kan worden gerepareerd.
De middentoner met vergane foamrand.
Items benodigd voor het schoonmaken van de unit. In plaats van wasbenzine kunnen ook spiritus of thinner (let op: reageert met sommige luidsprekermaterialen en denk erom goed te ventileren) worden gebruikt.
Verwijder (mechanisch) de foamrand van het luidsprekerframe. Er zullen resten achterblijven, zowel foam als lijm.
Verwijder de resten met een wattenstaafje met oplosmiddel. Doe hetzelfde met de achterkand van de conus, maar gebruik daarvoor niet teveel oplosmiddel.
De unit is schoon. Hoe schoner het luidsprekerframe is hoe beter de lijm straks hecht.
Meet nu de benodigde binnen- en buitenmaat van de foamrand op
.
Als u iets cirkelvormigs heeft dat precies de juiste maat heeft kunt u uw foamrand uit de 'lap foam' snijden.
U kunt ook knippen.... Hier wordt de buitenrand van de rand op maat geknipt.
Wij tekenden de binnenste maat af met een metalen passer....
En knipten onze foamrand uit de lap foam. De afgetekende lijn werd verduidelijkt met een zwarte marker om het knippen te vereenvoudigen.
Hier knippen wij de binnenmaat van de foamrand.
De rand is geknipt, nadat wij 'droog' hebben geprobeerd of de rand echt past gaan we deze als eerste op de conus lijmen. We smeren de conus in met speciale lijm.
Daarna smeren de ook de binnenrand van de foamrand (die op de conus wordt gelijmd) in met lijm. Zolang de lijm wit gekleurd is, is deze nog niet droog.
Nu lijmen we de foamrand op de conus. Laat de lijm goed drogen voordat u verder gaat.
Breng een niet te dunne - en niet te dikke laag lijm aan op het metalen frame. Zodat er voldoende lijm zit om de rand op het frame te lijmen. Middentoners hebben veelal een relatief stugge spider en centreren zichzelf. Vertrouwt u het niet dan vindt u hier methoden om de speaker te centreren.

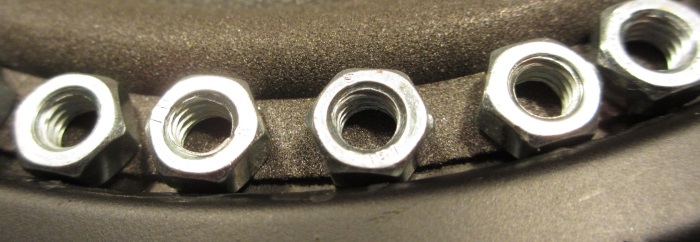

Soms kan een gewichtje helpen om de lijm iets beter te laten hechten. U kunt een schaaltje of kopje gebruiken, of....
Het eindresultaat.
