Tieftöner mit Shims (Abstandshalter) ausrichten

Im folgenden Handbuch wird erläutert, wie wir einen Infinity 902-2864 Woofer überholen. Der Woofer ist neu, von einem Infinity-Servicecenter in Finnland, wurde aber so lange gelagert, dass die Schaumstoffsicke und die Staubkappe beschädigt sind. In dieser Anleitung werden die Schaumstoffsicke und die Staubschutzkappe ausgetauscht und der Tieftöner mit 'Abstandshaltern' (Shims) ausgerichtet.

Diese Reparatur erfordert:

  • Alte Zeitungen zum Auffangen des alten Schaums und Leimreste, Achtung: Der alte Schaum hinterlässt Teerflecken, wenn er auf den Boden kommt.
  • Ein Schraubenzieher. In einigen Fällen muss der Tieftöner separat gelötet werden, ein Lötkolben ist in diesem Fall praktisch.
  • Rote Markierung.
  • Klebeband des Malers.
  • Dünne Klinge.
  • Holzmeißel.
  • Aceton oder reiner Alkohol (bitte KEINEN Nagellackentferner oder Aufkleberentferner verwenden) und Wattestäbchen oder Küchenrolle.
  • Schmirgelpapier oder ein Stück Scheuerschwamm.
  • Gewichte wie Magnetband, es muss nicht schwer sein.
  • Schermaschinen.
  • Kunststoff zum Schneiden von Unterlegscheiben, z. B. einer alten Filmrolle, einer Kunststofflasche für einen Ringordner oder einer dickeren Tasche für A-4-Papiere.
  • Kleber.
  • Eine Bürste.
  • Eine Spritze (macht die Reparatur viel schneller und einfacher).
  • Eine Staubkappe, in diesem Fall von 72 mm..
  • Eine Schaumstoff Sicke.

Der Tieftöner wie er ist. Beachten Sie, dass sowohl die Schaumstoffeinfassung als auch die Staubkappe beschädigt sind. Wir haben diesen Tieftöner aus einem Regal genommen, aber wenn er in Ihrer Lautsprecherbox steht, müssen Sie ihn zuerst entfernen. Seien Sie vorsichtig mit Ihrem Schraubendreher. Sie werden nicht der Erste sein, der zu viel Druck ausübt, herausspringt und den Woofer beschädigt.
Ausschäumen des Woofers mit Distanzscheiben (Shims): Infinity 902-2864 Woofer vor der Reparatur


Wenn der Tieftöner wieder in das Lautsprechergehäuse eingesetzt wird, müssen die Kabel wieder richtig angeschlossen werden. Wir markieren also einen Pol der Anschlussklemme und notieren uns, welcher Draht an diesem Pol angeschlossen ist. Wenn der Tieftöner falsch angeschlossen ist, bewegt er sich nicht nach außen, sondern nach innen und erzeugt ein 'Gegengeräusch' gegenüber dem anderen Lautsprecher. Dies führt zu einem schlechten Klangergebnis.
Tieftöner mit Abstandshaltern (Shims) umschäumen: Markieren Sie den Pluspol der Lautsprecherklemme


Da die Staubkappe des Woofers beschädigt ist, kann bei der Reparatur Schmutz unter die Staubkappe gelangen. Unter der Staubkappe befindet sich ein sehr dünner Luftspalt, in dem die Schwingspule des Tieftöners untergebracht ist. Diese Spule bewegt sich im Luftspalt auf und ab, wenn der Tieftöner in Betrieb ist. Der Luftspalt muss jederzeit staub- und schmutzfrei bleiben, deshalb kleben wir die Staubkappe mit Malerkrepp ab. Leider können wir die Staubkappe in diesem Stadium der Reparatur nicht ersetzen, da wir immer noch Zugang zum Luftspalt benötigen, um den Woofer später zu zentrieren.

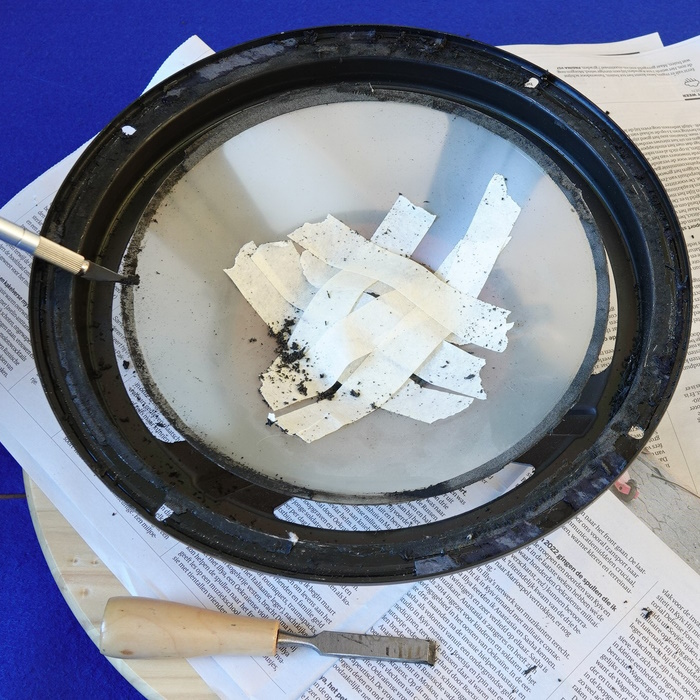

Wir beginnen mit der Reinigung des Wooferrahmens. Zuerst entfernen wir den Zierrand mit einem Messer. Der Rand wird auch als 'Gasket' bezeichnet. Diese Gasket kann wiederverwendet werden, wenn sie vorsichtig entfernt wird. Sie können auch nach der Reparatur eine neue installieren. Nach dem Ausbau ist der Wooferrahmen komplett gereinigt. Wir verwenden dafür am liebsten einen kleinen scharfen Holzmeißel. Wenn die meisten Schaum- und Klebstoffreste vom Metallrahmen entfernt sind, wird der Rahmen vollständig mit Alkohol oder Aceton gereinigt. Wenn der Rahmen komplett sauber ist, kann er mit feinem Sandpapier oder einem Scheuerschwamm etwas aufgeraut werden, um die Haftung des Klebers zu verbessern.

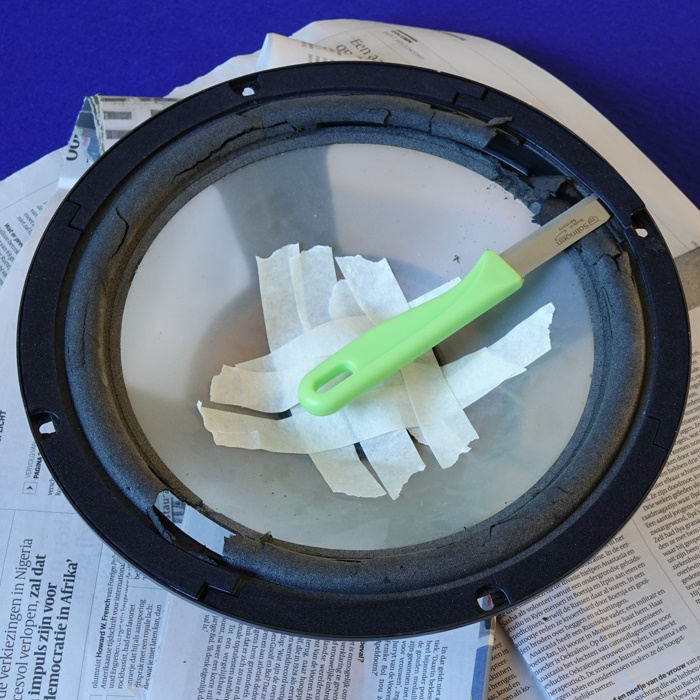

Tieftöner mit Abstandshaltern (Shims) umschäumen: Das Loch in der Staubabdeckung abkleben, um den Luftspalt sauber zu halten.


Der Rahmen ist bis auf einige Klebereste fast sauber, jetzt müssen noch die Reste des Kegelrandes entfernt werden. Da es sich um einen Kunststoffkegel handelt, kratzen wir mit einem scharfen Messer die Schaum- und Leimreste ab. Am besten ist es, wenn der Kegel komplett sauber ist. Dies ist bei Papierkegeln nicht immer machbar, aber meistens machbar bei einem Kegel aus Kunststoff oder Metall.
Tieftöner mit Abstandshaltern (Shims) nachschäumen: Mit einem Skalpell (und Aceton) können Sie den Konus ganz einfach reinigen


Der Woofer ist jetzt sauber. Die Klebereste am Wooferrahmen erwiesen sich als so hart, dass der Rahmen leider verkratzt ist. Das ist an sich kein Problem, da die neue Schaumstoffsicke mit dem Rahmen verklebt wird. Der Kegel ist komplett sauber. Den Kegelrand rauen wir mit einem Schleifschwamm etwas au
Tieftöner mit Abstandshaltern (Shims) nachschäumen: Ggf. Rahmen mit feinem Schleifpapier aufrauen


Jetzt muss die Staubschutzabdeckung entfernt werden, damit wir auf den Luftspalt und die Schwingspule zugreifen können. Eine ausführliche Anleitung zum Wechseln einer Staubschutzkappe finden Sie hier. Kurz gesagt sollten Sie auf Folgendes achten:
  • Bestimmen Sie, wo sich die Litzen befinden (Foto unten: rechts von der Staubschutzkappe, unter dem Konus. Diese Drähte verbinden das Terminal mit der Schwingspule)
  • Schneiden Sie die Staubschutzkappe vorsichtig mit einem Messer ab, beginnend auf der den Litzen gegenüberliegenden Seite
  • Achten Sie darauf, nicht durch eine Litze zu schneiden
Tieftöner mit Abstandshaltern (Shims) umschäumen: Leider ist der Rahmen zerkratzt - der Kleber war zu hart


Der Staubschutz wurde entfernt. Unter der Staubschutzkappe befindet sich die Schwingspule, die in den Luftspalt des Magneten fällt.
Die Kleberückstände der alten Staubschutzkappe müssen sorgfältig entfernt werden. Achten Sie darauf, dass keine Rückstände in den Luftspalt gelangen! Kleben Sie ggf. den Bereich um die Schwingspule mit Malerkrepp ab.
Tieftöner mit Abstandshaltern (Shims) umschäumen: Der Tieftöner ohne Staubschutz. Der Luftspalt und die Schwingspule sind jetzt sichtbar.


Jetzt müssen 'Abstandshalter' (Shims) hergestellt werden. Diese Abstandshalter werden wir später zwischen Schwingspule und Magnet im Luftspalt platzieren. Dies verhindert, dass die Schwingspule aus dem Gleichgewicht gerät und hält die Spule in der Mitte des Luftspalts. Wir fertigen die Unterlegscheiben aus Kunststoff. Geeignete Materialien zur Herstellung der Unterlegscheiben sind:
  • Fotonegative
  • Kunststoff aus Laschen
  • usw
Die Ausgleichsscheiben sollten die Form eines länglichen Streifens haben. Stellen Sie sicher, dass sie lang genug sind, um sie aus dem Luftspalt zu entfernen. Testen Sie ggf. vorher die Tiefe des Luftspalts mit einem langen Stück Kunststoff.
Tieftöner mit Abstandshaltern (Shims) umschäumen: Unterlegscheiben (Spacer) aus Kunststoff selbst anfertigen.


Legen Sie die Shims in den Luftspalt zwischen Magnet und Schwingspule. Die Anzahl der Shims, die Sie verwenden, beträgt mindestens vier, aber normalerweise werden es mehr sein. Mit den Shims fixieren Sie die Schwingspule in der richtigen Position. Hinweis: Nicht nur die horizontale Position muss stimmen, sondern auch die vertikale Position.
Beachten Sie die Position der Spinne. Der von uns reparierte Tieftöner ist neu, die Spinne (gelbe gerippte 'Platte' unter der Konus) hat noch ihre ursprüngliche Stärke. Gebrauchte Tieftöner haben oft eine Spinne, die etwas an Steifigkeit verloren hat. Dies kann dazu führen, dass die Membran etwas 'sinkt', wenn der Tieftöner auf dem Rücken liegt. Platzieren Sie die Shims so, dass die Spinne unter dem Tieftöner flach und nicht 'zusammengebrochen' ist. Dadurch wird sichergestellt, dass sich die Spule in der richtigen vertikalen Position relativ zum Magneten befindet. Eventuell müssen Sie dazu den Konus des Tieftöners einige Millimeter 'anheben'.

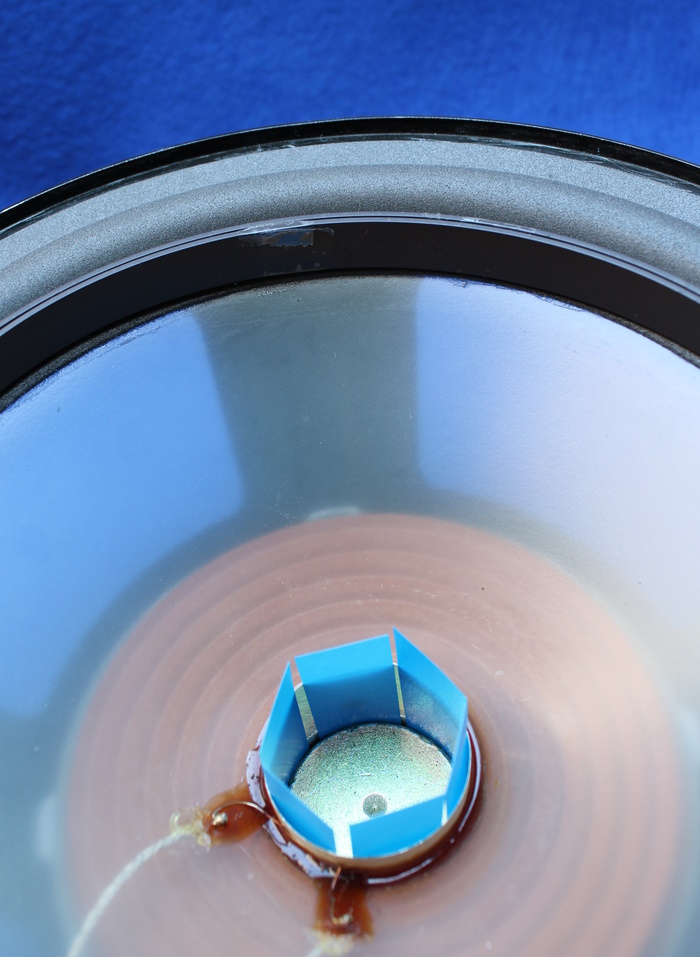

Tieftöner mit Abstandshaltern (Shims) umschäumen: Abstandshalter (Shims) im Luftspalt zentrieren die Schwingspule im Luftspalt.


Tieftöner mit einer flachen Spinne
Tieftöner mit einer flachen Spinne


Diese Spinne hat etwas an Kraft verloren und der Kegel 'sackt' ab. Der Konus muss während Reparatur leicht angehoben werden, wenn er mit Shims gesichert ist. So weit, dass die Spinne wieder platt ist.
Diese Spinne hat etwas an Kraft verloren und der Kegel 'sackt' ab. Der Konus muss während Reparatur leicht angehoben werden, wenn er mit Shims gesichert ist. So weit, dass die Spinne wieder platt ist.


Nachdem die Schwingspule nun an der richtigen Stelle fixiert ist, kann die Schaumstoffsicke aufgesetzt werden. Tragen Sie Klebstoff auf die Außenkante des Kegels und auf die Außenlippe der Schaumstoffsicke auf.......

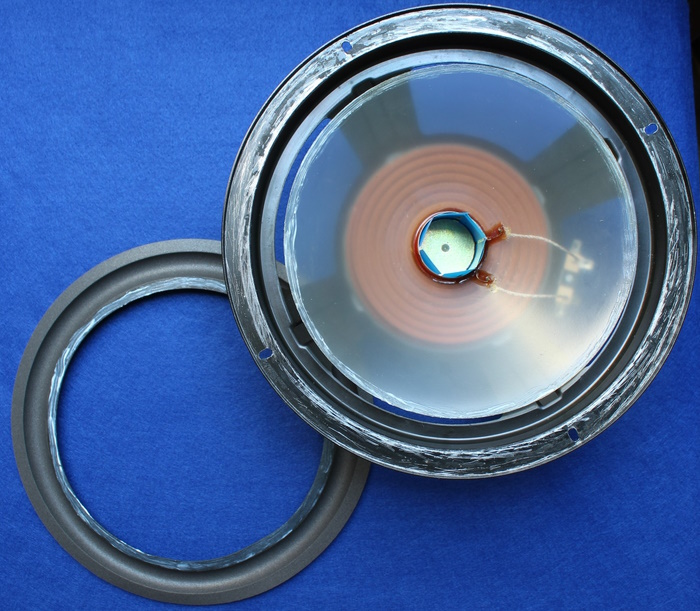

Tieftöner mit Abstandshaltern (Shims) umschäumen: Der Kegelrand und die Innenseite der Schaumstoffsicke werden mit Klebstoff bestrichen.


Und die Sicke auf den Kegel kleben. Manchmal haftet der Kleber etwas schwer, weil er langsam trocknet. Ein Gewicht an der Innenlippe der Schaumstoffsicke kann Abhilfe schaffen. Auf die Innenlippe der Schaumstoffsicke legen wir ein Stück Magnetband.
Tieftöner mit Abstandshaltern (Shims) umschäumen: Der Schaumsicke wird mit der Kegel verklebt. Am Schaumstoff Sicke befindet sich zur besseren Haftung ein Gewicht (Magnetband).


Wir lassen den Kleber trocknen.Wenn die innere Lippe auf den Konus geklebt ist, kleben wir die äußere Lippe der Schaumstoffkante auf den Rahmen des Tieftöners. Dann hilft eine Spritze.
Tieftöner mit Abstandshaltern (Shims) umschäumen: Klebstoff zwischen Rahmen und Außenlippe der Schaumstoffsicke auftragen und Schaumstoffsicke auf den Rahmen kleben.


Während der Kleber trocknet, sichern wir die äußere Lippe der Schaumstoffsicke mit Stiften. Da dieser Woofer einen Zierrand hatte, haben wir ihn auch zurückgelegt, wir setzen die Stifte auf den Zierrand. Die Trocknungszeit des Klebers hängt von der verwendeten Menge ab, wir verwenden mindestens 12 Stunden als Trocknungszeit.
Umschäumen des Tieftöners mit Abstandshaltern (Shims): Unterlegscheiben anbringen, damit der Kleber trocknen kann.


Wenn der Kleber, mit dem der Sicke aufgetragen wurde, getrocknet ist, kann die neue Staubschutzkappe angebracht werden. Eine ausführliche Anleitung finden Sie hier.
In Kürze:
  • Shims aus dem Luftspalt entfernen

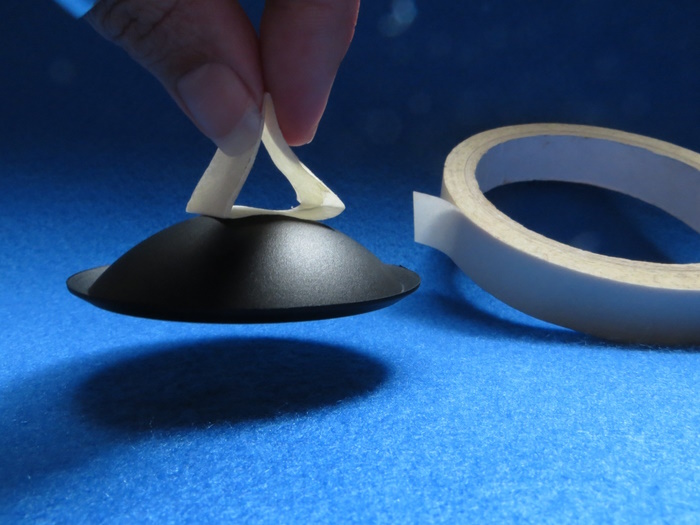

  • Kleben Sie ein Stück Malerkrepp auf die Staubschutzkappe
  • Klebstoff auf die Klebekante der Staubschutzkappe auftragen
  • Platzieren Sie die Staubkappe in der Mitte des Kegels
Tieftöner mit Abstandshaltern (Shims) umschäumen: Neuen Staubschutzkappe auf den Tieftöner kleben


Der Infinity 902-2864 Woofer nach der Reparatur. Der Woofer kann nun (wieder) in das Gehäuse eingesetzt werden.
Tieftöner mit Abstandshaltern (Shims) umschäumen: Infinity 902-2864 Tieftöner nach Reparatur, neue Schaumstoffsicke, neue Staubkappe, ausgerichtet
