B&W ZZ25607 (PM1 & PM7) Hochtöner

So ersetzen Sie einen B&W ZZ25607 Hochtöner in B&W PM1 und PM7.


1. Der beschädigte Hochtöner.
B&W ZZ25607 Hochtöner Ersatz - Der beschädigte Hochtöner.

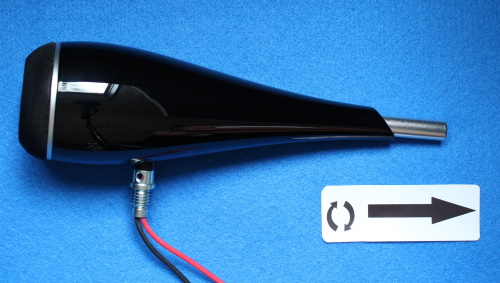

2. Trennen Sie das Hochtönergehäuse von der Lautsprecherbox. Lösen Sie dazu den Metallbefestigungsstift.
B&W ZZ25607 Hochtöner Ersatz - Trennen Sie das Hochtönergehäuse von der Lautsprecherbox

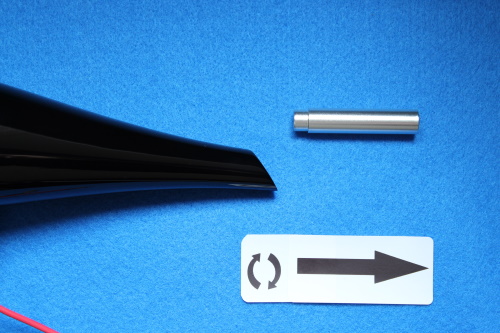

3. Lösen Sie den Metallstift auf der Rückseite des Hochtönergehäuses. Hinweis: Der Hochtöner enthält Gummi. Entfernen Sie das Gitter von der Vorderseite des Hochtönergehäuses.
B&W ZZ25607 Hochtöner Ersatz - Lösen Sie den Metallstift auf der Rückseite des Hochtönergehäuses.

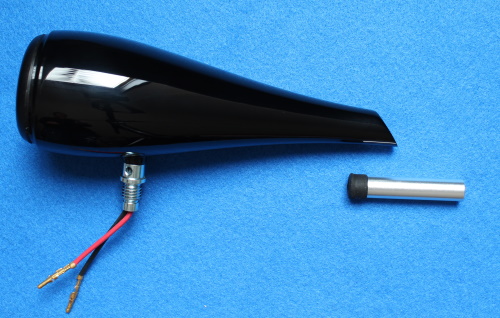

4. Der Hochtöner kann jetzt aus dem Hochtönergehäuse entfernt werden. Trennen Sie vorsichtig die Verbindungskabel.
B&W ZZ25607 Hochtöner Ersatz - Der Hochtöner kann jetzt aus dem Hochtönergehäuse entfernt werden. Trennen Sie vorsichtig die Verbindungskabel.

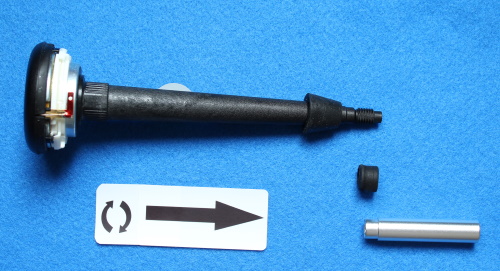

5. Die losen Teile im Hochtönergehäuse. Der Hochtöner mit Nautilushorn, der Gummiring und der Metallsicherungsstift.
B&W ZZ25607 Hochtöner Ersatz - Die losen Teile im Hochtönergehäuse. Der Hochtöner mit Nautilushorn, der Gummiring und der Metallsicherungsstift.

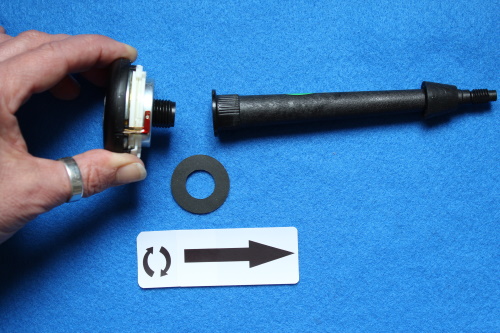

6. Schrauben Sie das Nautilus-Horn vom Hochtöner ab. Die Dichtung / der Dichtring kann wiederverwendet werden. Schrauben Sie den Ersatz-Hochtöner (Teilenummer ZZ25607) auf das Nautilus-Horn, nachdem Sie die Unterlegscheibe zwischen Horn und Hochtöner eingesetzt haben.
B&W ZZ25607 Hochtöner Ersatz - Schrauben Sie das Nautilus-Horn vom Hochtöner ab. Die Dichtung / der Dichtring kann wiederverwendet werden.

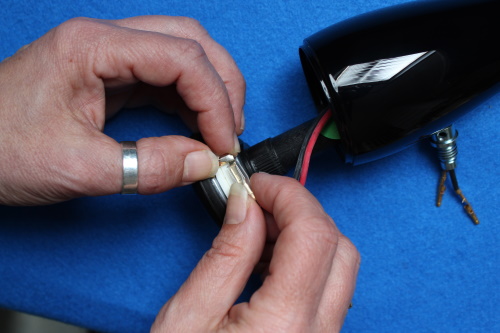

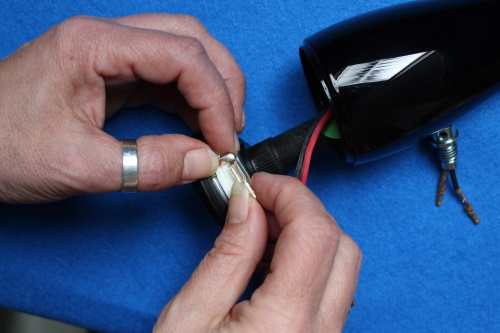

7. Schließen Sie die Kabel im Lautsprechergehäuse an den Hochtöner an. Der rote Draht verläuft an der rot markierten Stange des Hochtöners. Die Drähte sind am Hochtöner in der Kunststoffkappe befestigt.
B&W ZZ25607 Hochtöner Ersatz - Schließen Sie die Kabel im Lautsprechergehäuse an den Hochtöner an.

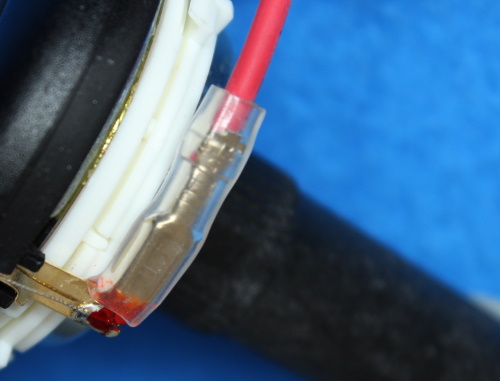

8. Das rote Kabel ist am roten Stecker befestigt.
B&W ZZ25607 Hochtöner Ersatz - Das rote Kabel ist am roten Stecker befestigt.


9. Befestigen Sie die Gummikappe am Metallstift und befestigen Sie den Hochtöner im Hochtönergehäuse, indem Sie den Metallstift am Nautilus-Horn im Hochtönergehäuse festziehen.
B&W ZZ25607 Hochtöner Ersatz - Befestigen Sie die Gummikappe am Metallstift und befestigen Sie den Hochtöner im Hochtönergehäuse.


10. Setzen Sie das Gitter wieder auf den Hochtöner. Befestigen Sie nun das komplette Hochtönergehäuse an der Lautsprecherbox.
B&W ZZ25607 Hochtöner Ersatz - 10. Setzen Sie das Gitter wieder auf den Hochtöner.
