B&W CDM 1 tweeter (ZZ09989 / ZZ9989)


Reparatiehandleiding voor een B&W CDM1 (ZZ9989 / ZZ09989) tweeter

Let op: de B&W ZZ03123, ZZ3123 & ZZ10227 tweeters, toegepast in de CDM1, CDM1SE, CDM7, CDM7SE, CDMCSE, P4, P5 & CC6 hebben een min of meer soortgelijke bouw en zijn op identieke wijze te repareren. Let op: sommige van deze tweeters gebruiken een aluminium dome in plaats van de hier gebruikte 'silk dome'.

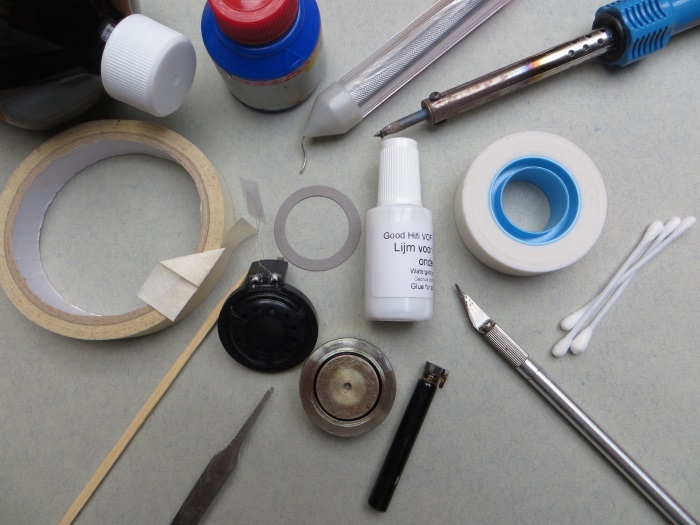

De volgende hulpmiddelen zijn nodig voor de reparatie, naast natuurlijk een vervangend diafragma. Het diafragma vindt u hier.
B&W CDM1 tweeter reparatie: gebruikte gereedschappen

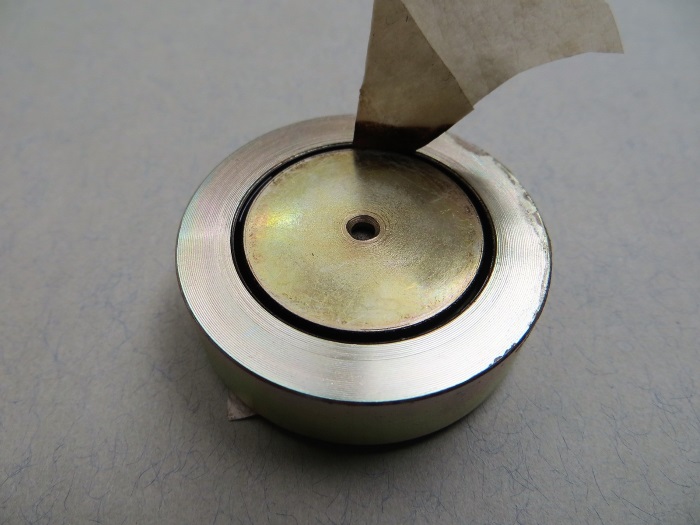

Haal het diafragma van de magneet af (klemsysteem, de bovenzijde zit op de magneet geklemd) en verwijder de oude ferrofluid uit de luchtspleet. Gebruik hiervoor een stuk schilderstape dat u omvouwt met de plakkerige zijde aan de buitenkant.
B&W CDM1 tweeter reparatie: verwijder de oude ferrofluid

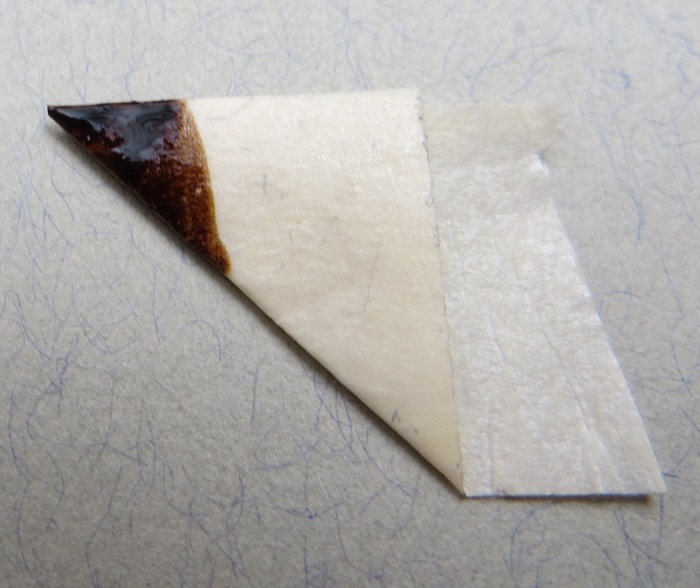

De oude opgedroogde ferrofluid moet volledig uit de luchtspleet verwijderd worden....
B&W CDM1 tweeter reparatie: zorg dat alle ferrofluid verwijderd wordt

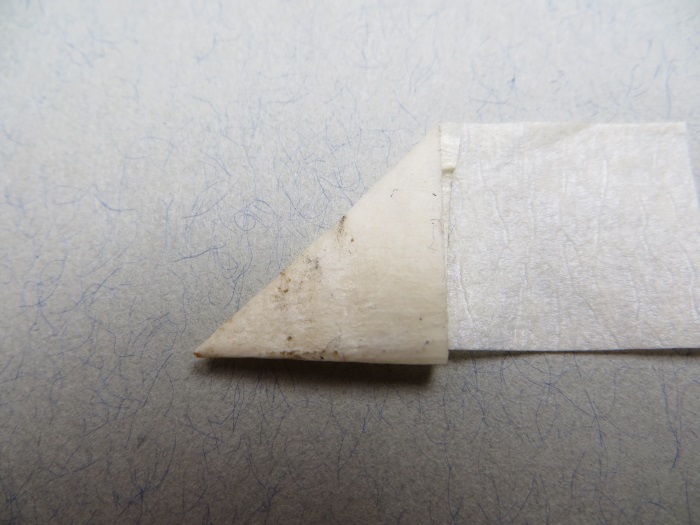

U herhaalt het schoonmaken net zolang tot het stukje tape helemaal schoon uit de luchtspleet komt.
B&W CDM1 tweeter reparatie: zorg dat de luchtspleet helemaal schoon is

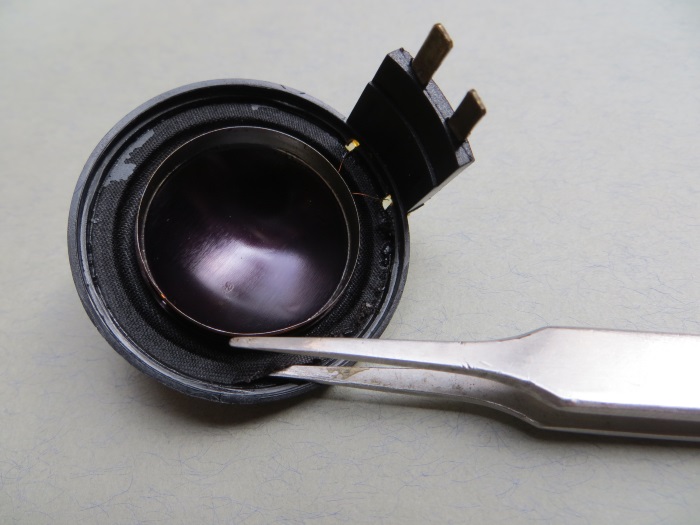

Verwijder nu met een pincet het oude diafragma van het tweeterframe. Werk voorzichtig en zorg dat het frame niet beschadigt - het frame wordt hergebruikt.
B&W CDM1 tweeter reparatie: verwijder het oude diafragma van het frame

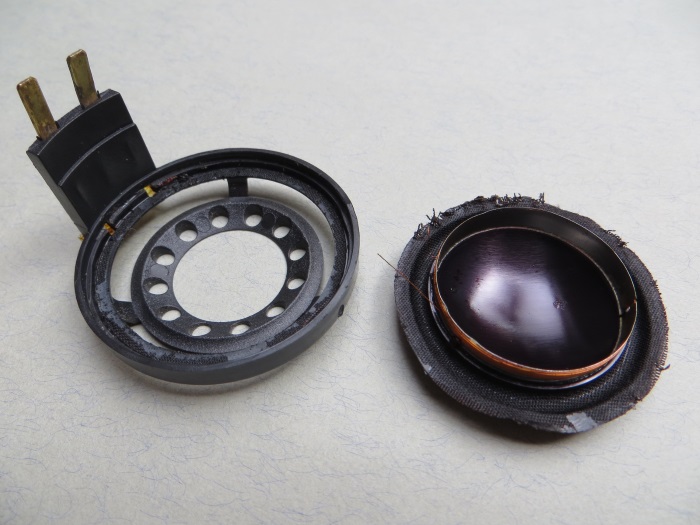

Het diafragma kan worden weggegooid, het frame wordt hergebruikt.
B&W CDM1 tweeter reparatie: frame en diafragma

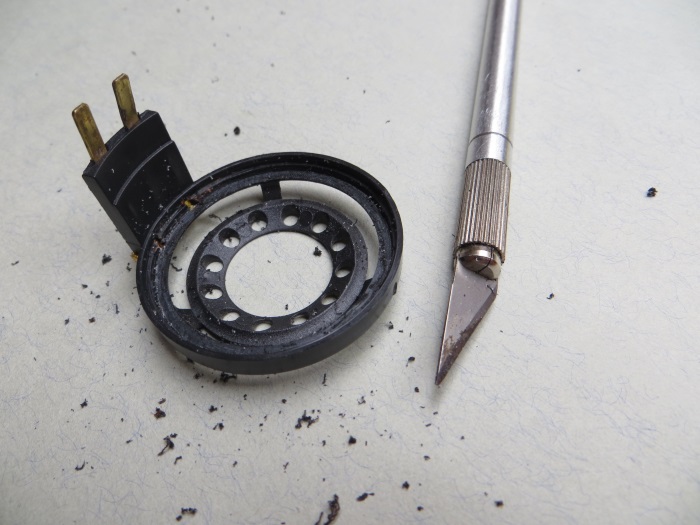

Verwijder voorzichtig de lijmresten van het tweeterframe. Wij gebruikten hiervoor een scherp hobbymesje.
B&W CDM1 tweeter reparatie: het tweeterframe wordt schoongemaakt

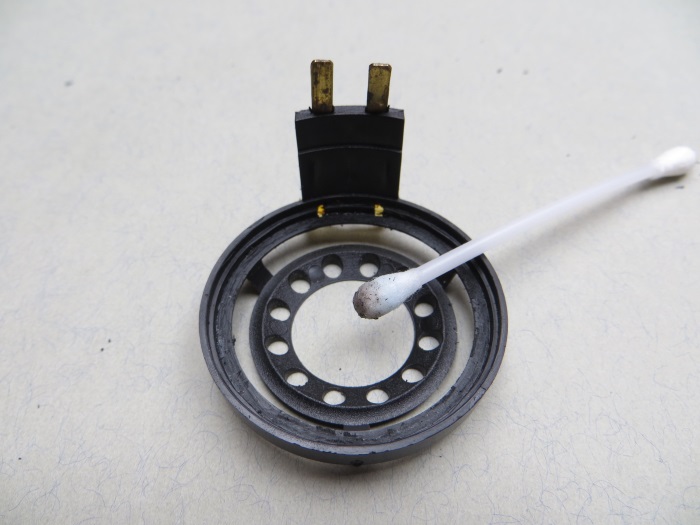

Ontvet vervolgens het tweeterframe met spiritus, ammonia of een andere ontvetter.
B&W CDM1 tweeter reparatie: het tweeterframe wordt ontvet

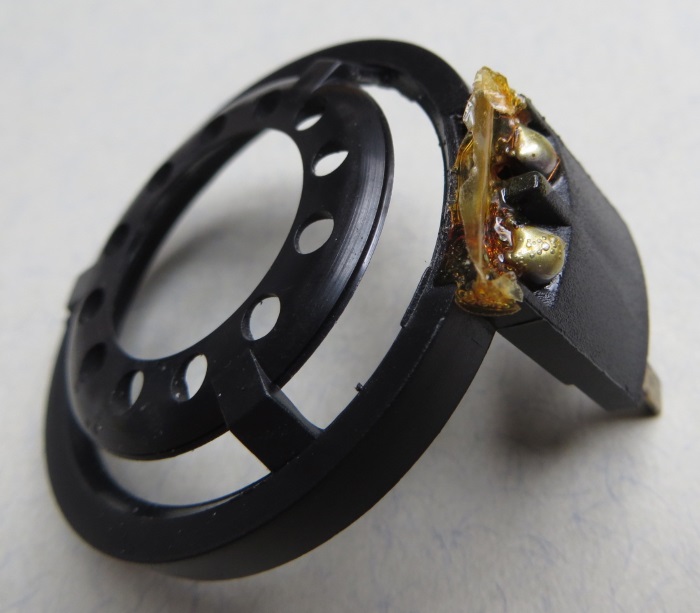

Op de solderdeercontacten van het tweeterframe zitten lijmresten. Deze verwijdert u.
B&W CDM1 tweeter reparatie: verwijder de lijm van de solderingen

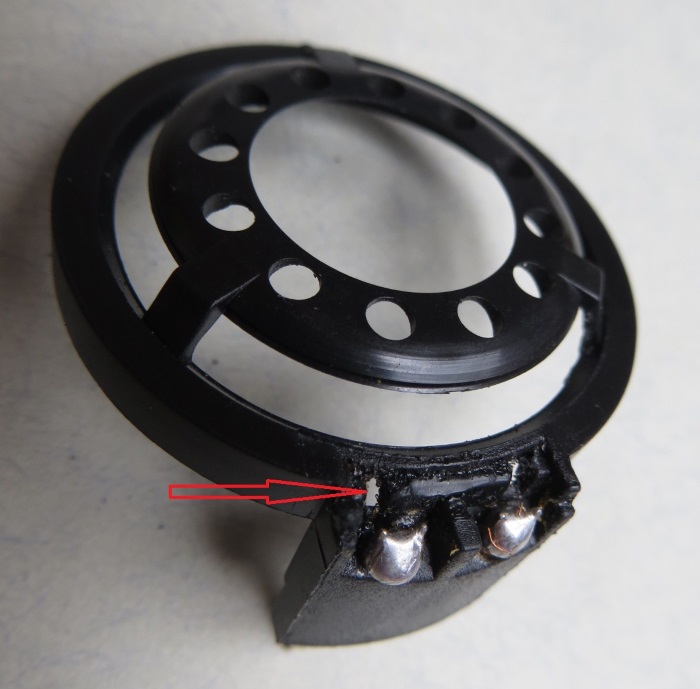

Nu komen twee kleine gaatjes vrij - deze gebruikt u later om de aansluitdraden van het diafragma door te leiden.
B&W CDM1 tweeter reparatie: bij de soldering zitten twee kleine gaatjes

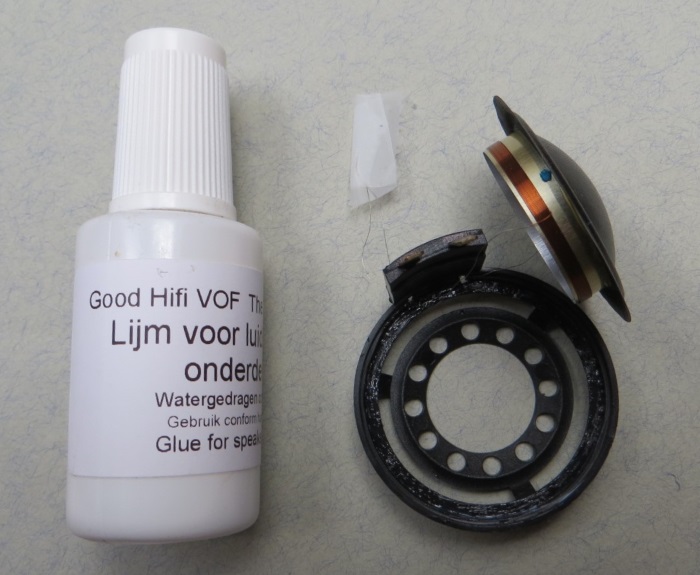

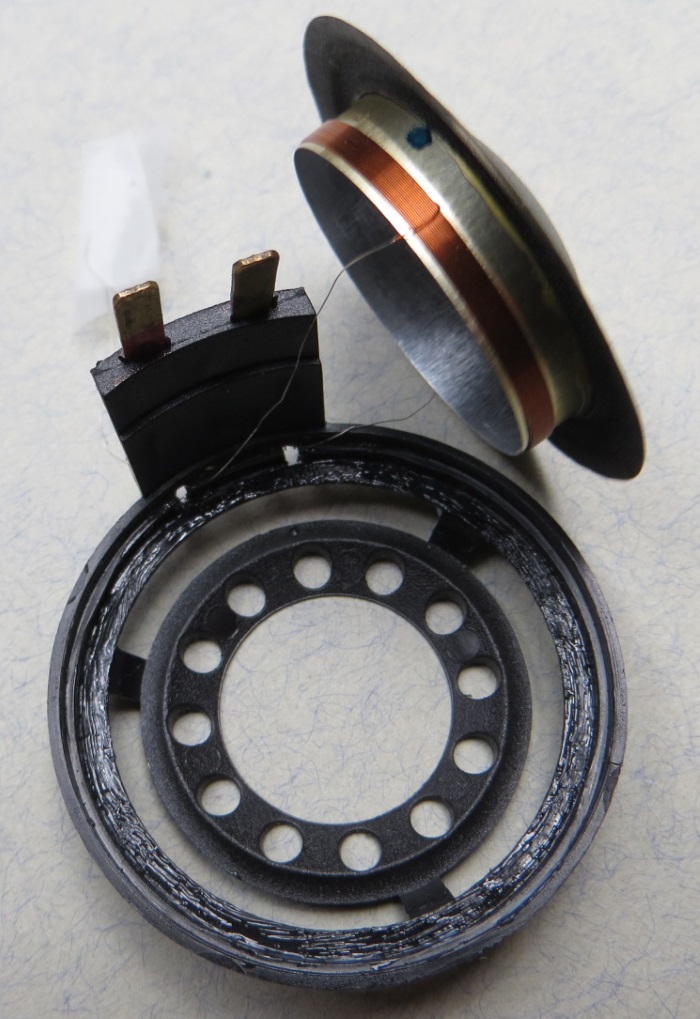

De aansluitdraden van het diafragma zijn door de vrijgekomen gaatjes gestoken. De zijde van het diafragma met de blauwe stip is de positieve pool / draad. Om de zeer dunne draadjes vast te houden (en te voorkomen dat ze 'terugschieten') hebben wij ze vastgezet met plakband.
B&W CDM1 tweeter reparatie: vervangend diafragma en lijm

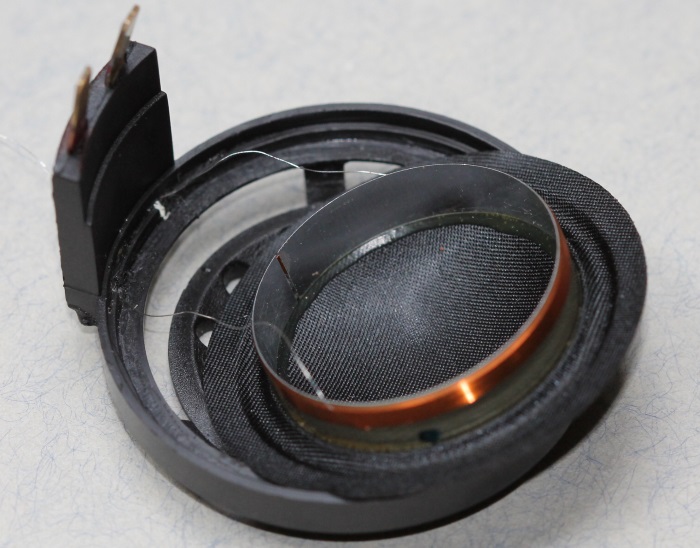

Detailopname: de aansluitdraden van het diafragma zijn door de gaatjes in het frame geleid. Het draadje aan de zijde met de blauwe stip op de spoel loopt naar de positieve aansluiting op het tweeterframe die met rood is gemarkeerd.
B&W CDM1 tweeter reparatie: draden van vervangende diafragma worden geleid


Breng nu lijm aan op de binnenzijde van het tweeterframe. U kunt hiervoor onze luidsprekerlijm gebruiken.
B&W CDM1 tweeter reparatie: er wordt lijm op het frame aangebracht

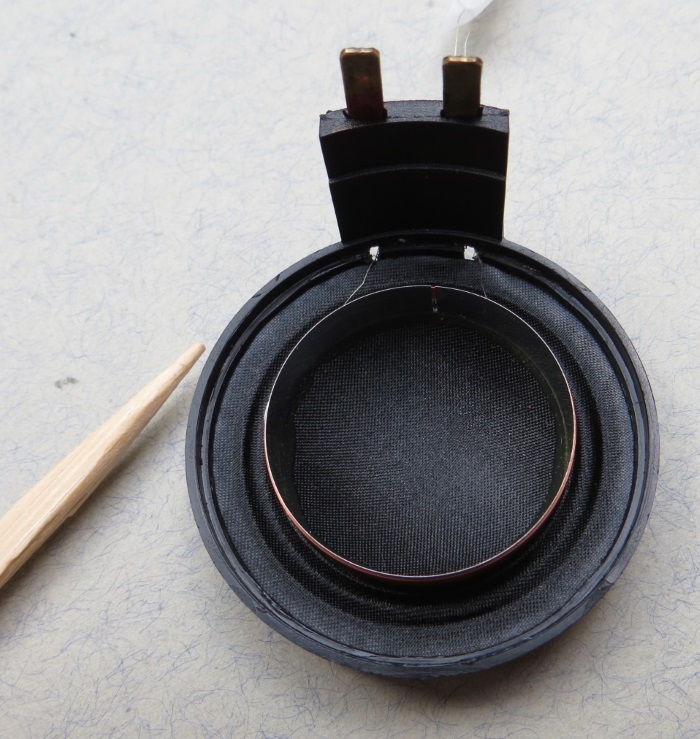

Het diafragma wordt midden op het frame gelijmd. Wij drukken het te lijmen diafragma aan met een houten platte (saté)prikker.
B&W CDM1 tweeter reparatie: het diafragma wordt op het frame gelijmd

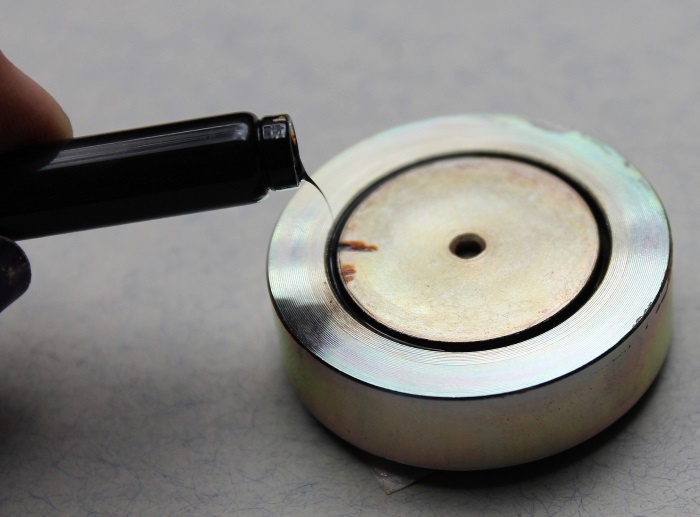

Breng nieuwe ferrofluid aan in de luchtspleet. Vul de spleet niet helemaal, maar laat ongeveer 1-2 millimeter open. Op die manier past de spoel straks nog in de luchtspleet zonder dat de zaak 'overstroomt'.
B&W CDM1 tweeter reparatie: breng nieuwe ferrofluid aan in de luchtspleet

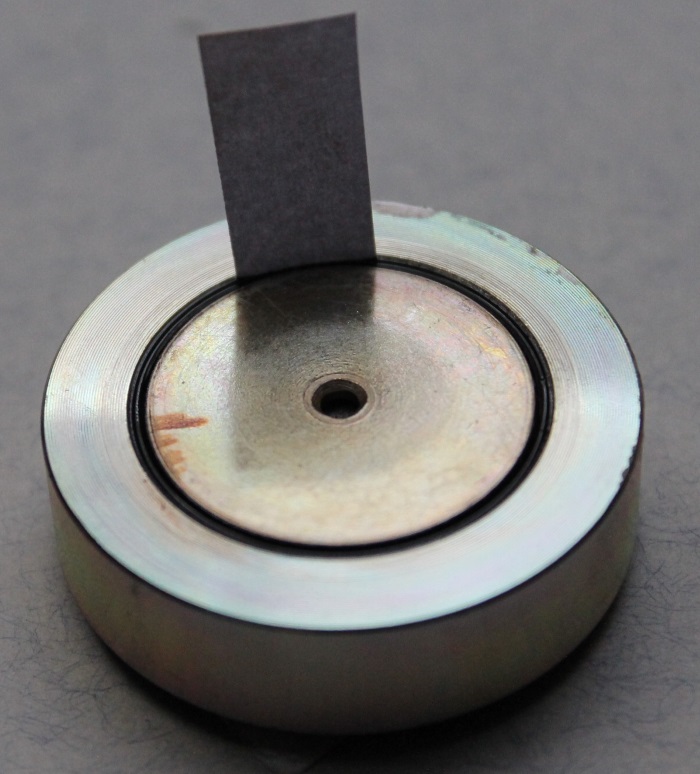

Het doseren van de ferrofluid kan lastig zijn. Zit er teveel in de luchtspleet, steek dan een stukje papier in de ferrofluid. Het papier zal een deel van de ferrofluid 'opzuigen'. Op deze manier kunt u een teveel aan ferrofluid uit de luchtspleet verwijderen.
B&W CDM1 tweeter reparatie: verwijder een teveel aan ferrofluid

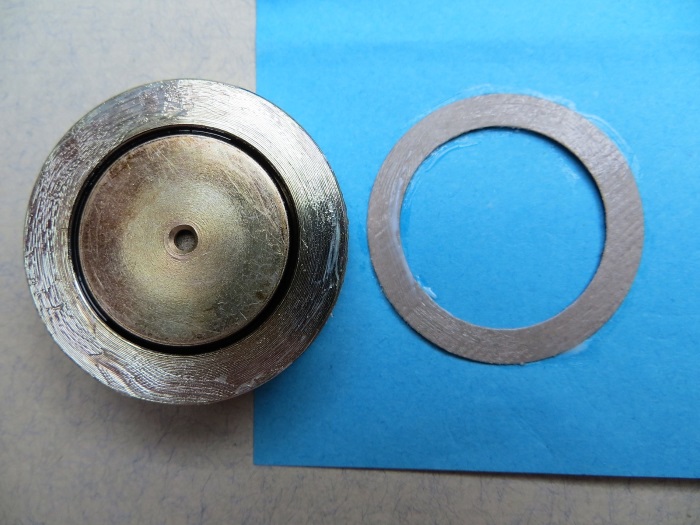

Op de magneet brengen wij een papieren pakking aan, deze moet voorkomen dat de draden van het diafragma (in de toekomst) contact maken met de magneet en kortsluiting veroorzaken. De pakking is gemaakt van dun karton, heeft dezelfde maat als de binnenzijde van het tweeterframe, en wordt op de magneet gelijmd met luidsprekerlijm.
B&W CDM1 tweeter reparatie: maak een papieren pakking


De aansluitingen van het tweeterframe: de rode aansluiting moet worden verbonden met de draad aan de zijde van de blauwe stip van het diafragma.
B&W CDM1 tweeter reparatie: de aansluitingen van de tweeter

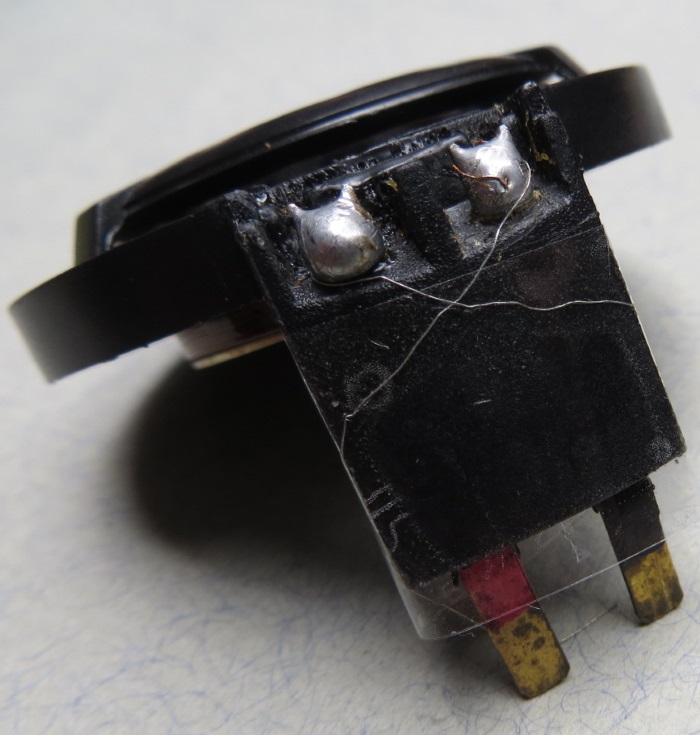

De draadjes van het diafragma lopen door de gaatjes van het tweeterframe. Wij hebben ze vastgezet met plakband.
B&W CDM1 tweeter reparatie: de aansluitdraden van het diafragma

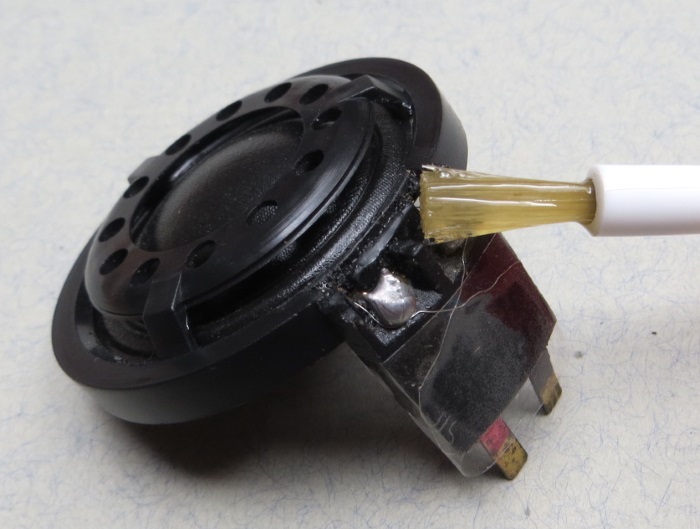

Voordat de draadjes worden vastgesoldeerd brengen wij wat vloeimiddel aan.
B&W CDM1 tweeter reparatie: breng vloeimiddel aan alvorens te solderen

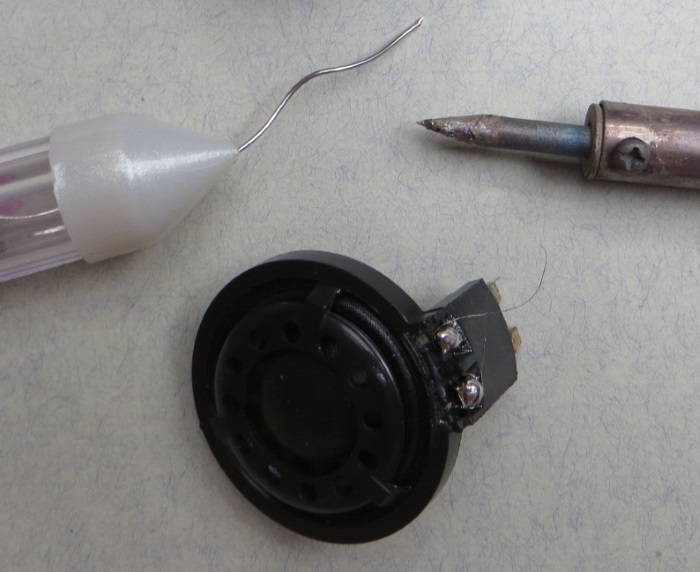

En de draadjes worden aan het tweeterframe gesoldeerd....
B&W CDM1 tweeter reparatie: soldeer de draden van het diafragma

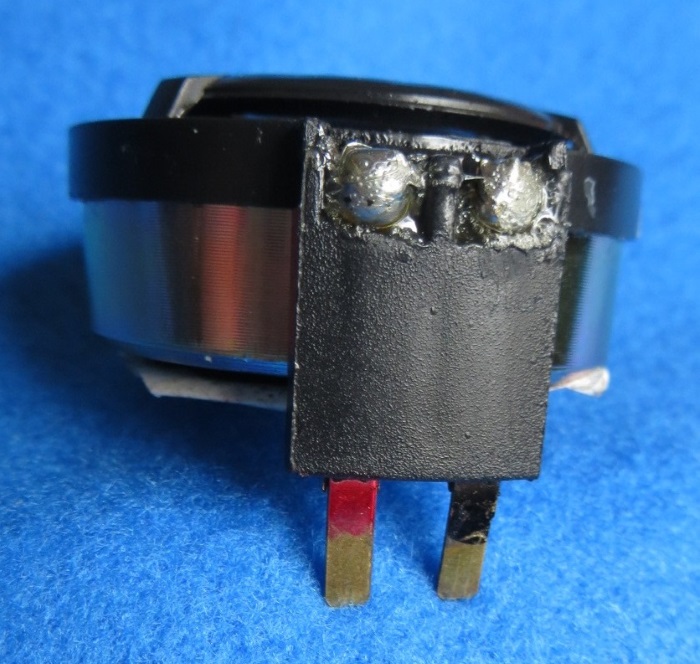

Plaats nu het frame met het diafragma op de magneet. Lijm eventueel de gaatjes aan de voorzijde (waar de aansluitdraden van het diafragma doorgeleid zijn) dicht. Meestal zullen deze met tin zijn afgedicht.
B&W CDM1 tweeter reparatie: plaats het diafragma op de magneet

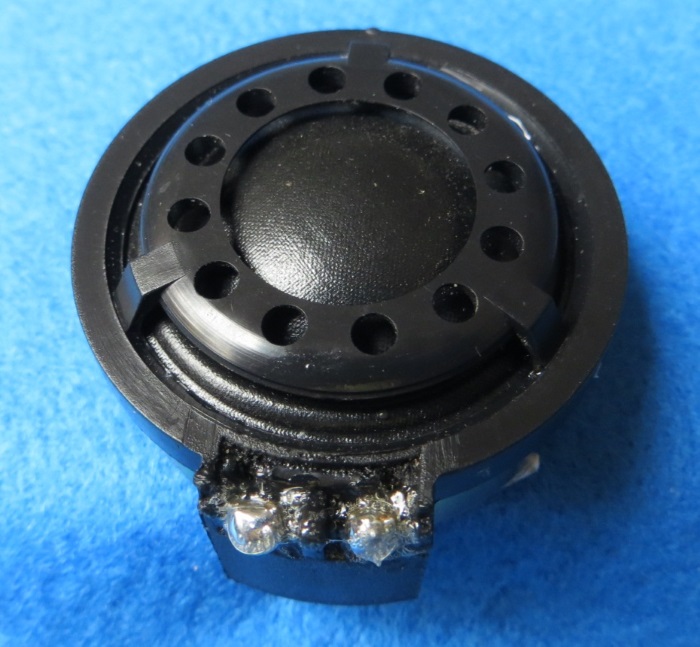

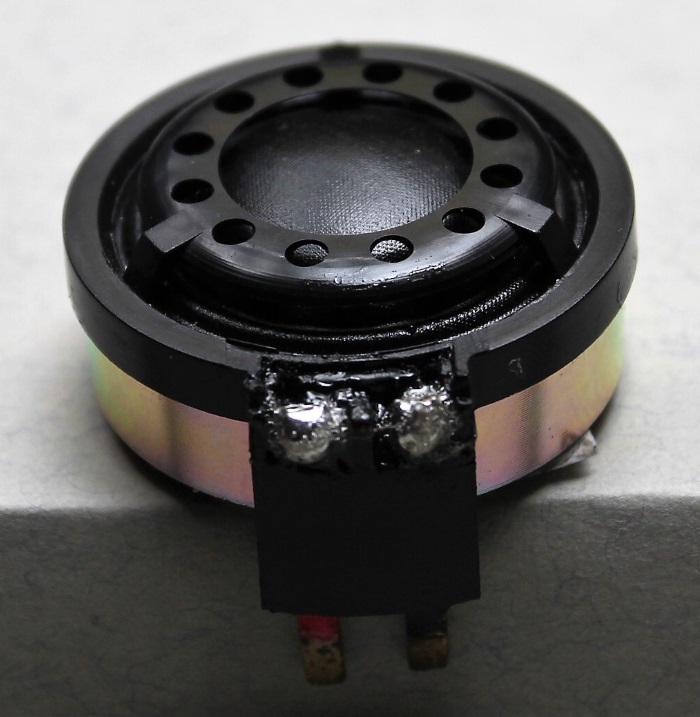

Klaar.... De tweeter kan terug in de kast.
B&W CDM1 tweeter reparatie: het eindresultaat

Eng? Bang om dit zelf uit te voeren? Neem gerust contact op, wij kunnen u in contact brengen met ervaren reparateurs die deze operatie voor u kunnen uitvoeren.
